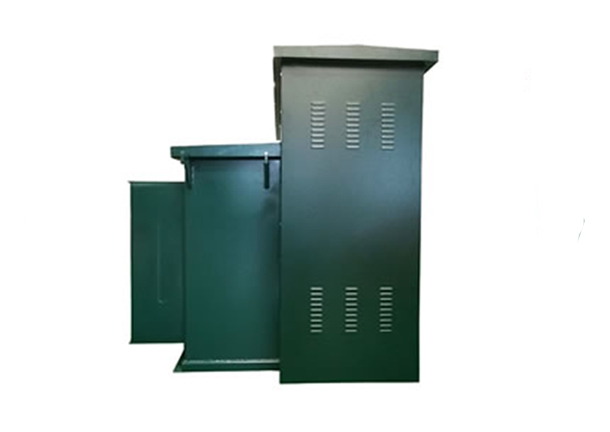

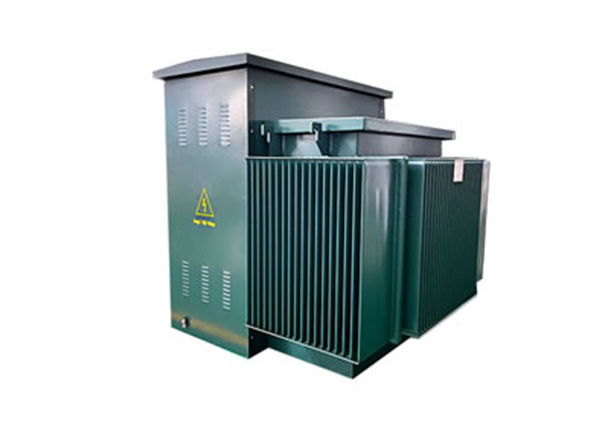

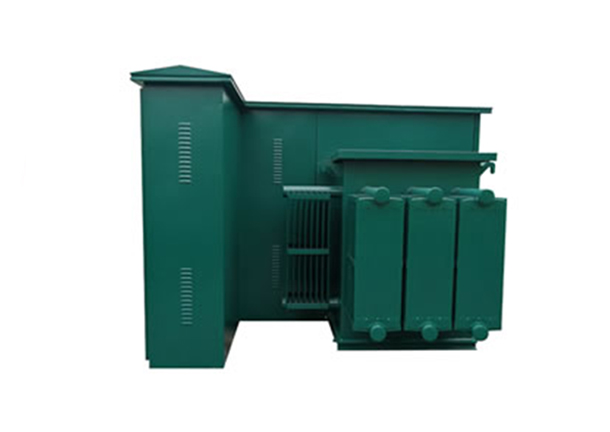

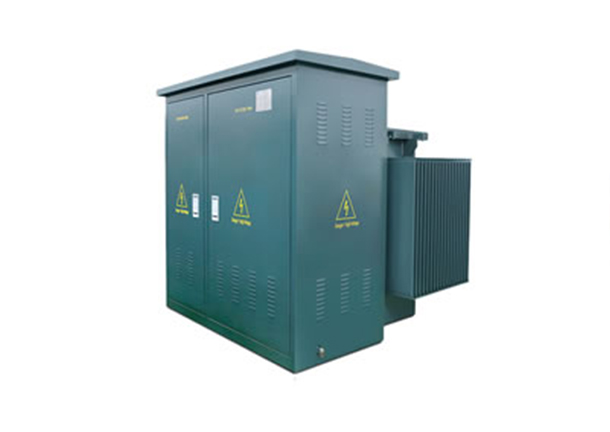

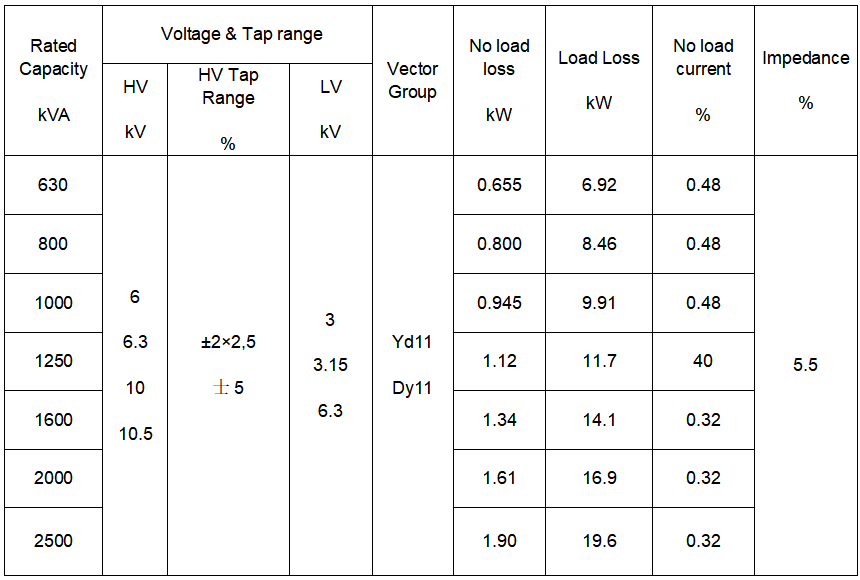

Transformadores Tipo Pedestal De Estilo Americano

El transformador pedestal de estilo americano combina interruptores de carga de alta tensión, fusibles enchufables, fusibles de protección de respaldo, el cuerpo del transformador e interruptores en vacío dentro de un tanque de aceite sellado, utilizando aceite de transformador como medio aislante. El circuito de alta tensión y el cuerpo del transformador se ensamblan dentro del tanque de aceite, con la entrada y las operaciones del circuito de alta tensión en el lado de alta tensión. El circuito de baja tensión generalmente consta de interruptores automáticos de baja tensión, transformadores de corriente e instrumentos de medición, instalados en el compartimento de baja tensión.

Entorno de uso

Altitud: ≤1000 m.

Velocidad del viento: Equivalente a 34 m/s (máximo 700 Pa).

Temperatura: Valor medio de la temperatura relativa diaria <95 %; Temperatura relativa mensual media <95%.

Resistente a golpes: Aceleración horizontal no superior a 0,4 m/s, aceleración vertical no superior a 0,15 m/s.

Inclinación del lugar de instalación: No superior a 3 grados.

Entorno de instalación: El aire circundante no está contaminado con gases corrosivos, inflamables ni otros contaminantes evidentes, y no se producen vibraciones fuertes en el lugar de instalación. Si solicita este producto fuera de las condiciones mencionadas, puede negociar los parámetros técnicos con nuestra empresa.

Composición

Sistema de alta tensión y métodos de salida.

Los métodos de cableado del sistema de alta tensión incluyen el tipo de red en anillo, el tipo terminal y el tipo de doble circuito terminal. El tipo de red en anillo presenta una entrada y dos salidas: una entrada de alimentación, una salida desde el lado de baja tensión del transformador y otra que conecta con otro transformador o dispositivo eléctrico, suministrando alimentación al lado de baja tensión de otro transformador u otro equipo. El tipo terminal presenta una entrada y una salida: una entrada de alimentación y una salida desde el lado de baja tensión del transformador. El tipo de terminal de doble circuito ofrece "una entrada, una salida y una fuente de respaldo": una entrada de alimentación, una salida del lado de baja tensión del transformador y una fuente de alimentación de respaldo, que proporciona energía en caso de fallo de la red eléctrica.

Bomba de codo (Conector de cable acodado)

La entrada de alta tensión del transformador combinado se realiza a través de cables subterráneos mediante cabezales de cable acodados, que constan de tres partes: el conector acodado, la toma de carga y el casquillo del buje. El conector acodado está disponible en versiones de paso simple y doble. El de paso simple se conecta directamente al cable y a la red de alta tensión, mientras que el de doble paso conecta un extremo a un pararrayos y el otro a una fuente de tensión.

Pararrayos

El pararrayos sirve principalmente como protección contra rayos y está disponible en versiones interna y externa. El de tipo interno se coloca dentro del tanque de aceite, en la salida de alta tensión, para su protección.

Otros Componentes

Interruptores en vacío, indicadores de nivel de aceite, manómetros, termómetros, válvulas de alivio de presión y otros componentes. Se pueden instalar componentes adicionales, como interruptores automáticos de aire de baja tensión, dispositivos de medición del lado secundario y de compensación, según sea necesario. Los fusibles del transformador, los interruptores automáticos de carga de red en anillo multiposición y los cambiadores de tomas en vacío se instalan dentro del tanque de aceite, lo que facilita la sustitución de fusibles o la operación de los interruptores de carga para modificar las condiciones de operación del transformador. El lado de alta tensión se alimenta mediante cables acodados de corte en carga, y el compartimento de salida de baja tensión se instala fuera del tanque, con espacio para dispositivos e instrumentos de protección adicionales según sea necesario. Todas las partes activas están encerradas dentro del tanque de aceite, sin componentes activos expuestos.

Sistema de Protección

El sistema de protección del transformador, tipo pedestal, de estilo americano, utiliza fusibles limitadores de corriente de alta tensión y fusibles de protección contra sobrecarga en serie para la protección de alta tensión, e interruptores automáticos de aire de baja tensión para la protección contra sobrecarga y cortocircuito en el circuito de baja tensión. El fusible enchufable (fusible de protección contra sobrecargas) ofrece una excelente tolerancia a las sobretensiones del transformador y se utiliza principalmente para protegerlo durante sobrecargas y cortocircuitos de baja tensión. El fusible de protección de respaldo (fusible limitador de corriente de alta tensión) puede interrumpir de forma segura todas las corrientes previsibles que podrían causar fusión y se utiliza principalmente para proteger el transformador y el sistema de distribución durante fallas internas.

Normas de referencia

IEC 60076: Requisitos generales para transformadores de potencia.

IEC 61330: Norma de seguridad para subestaciones prefabricadas de alta y baja tensión.

IEEE C57: Requisitos generales sobre la seguridad y el rendimiento de transformadores de distribución, potencia y reguladores sumergidos en líquido.

Norma: IEC60076/IEC 61330/IEEE C57.

Garantía: 2 años.

Características principales

El transformador está fabricado con aleación de alta calidad, que ofrece buena resistencia armónica, alta capacidad de sobrecarga, bajas pérdidas, bajo nivel de ruido, bajo aumento de temperatura, larga vida útil y otras ventajas. La carcasa de Taobian adopta una placa de acero laminada en frío de alta calidad, que tiene una fuerte resistencia mecánica, como la resistencia a la flexión.

Taller de producto, toma real.

Embalaje y entrega:

Embalaje: Caja de madera para transporte marítimo.

Puerto: Puerto de Shanghái/Shenzhen/Qingdao/Tianjin, China, etc.

Tamaño del paquete: Según la capacidad.

Peso del paquete: Según la capacidad.

Contenido relacionado

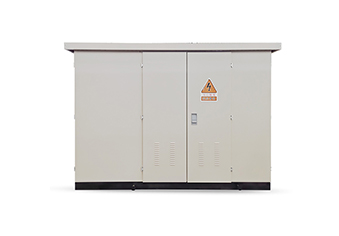

Subestación prefabricada (subestación tipo caja).
