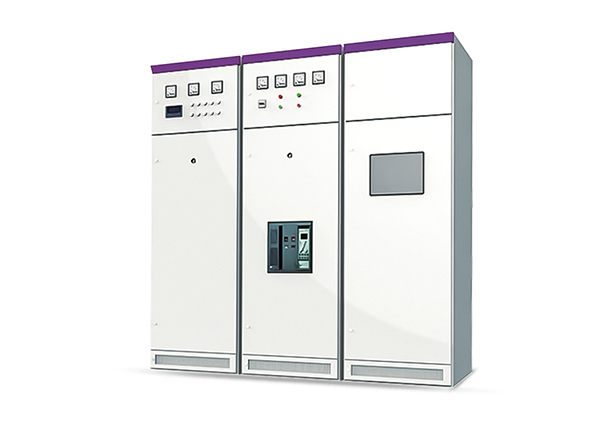

GGD Celda Fija De Baja Tensión CA

Celdas fijas de baja tensión CA GGD

Las celdas fijas de baja tensión CA GGD se aplican a sistemas de distribución con CA 50 Hz, tensión nominal de trabajo de 380 V y corriente nominal de hasta 3150 A en centrales eléctricas, subestaciones, plantas de producción, etc., y se utilizan para la transferencia, distribución y control de energía de dispositivos de potencia, iluminación y distribución.

IEC 61439-1: Celdas y conjuntos de control de baja tensión – Parte 1: Reglas generales

Celdas fijas de baja tensión CA GGD

+ Se considera la disipación de calor durante el funcionamiento del gabinete; se perforan ranuras de disipación de calor de diferentes tamaños en la parte superior e inferior del gabinete.

El cuerpo del armario de distribución de energía CA LV GGD es de tipo universal. La estructura está ensamblada con acero perfilado 8MF doblado en frío mediante soldadura parcial. Los componentes de la estructura y los acoplamientos especiales son suministrados por un fabricante de acero perfilado designado para garantizar la precisión y calidad del armario. Los componentes del armario universal están diseñados según el principio modular, con orificios de montaje de 20 módulos y un alto coeficiente universal.

La puerta del armario está conectada a la estructura mediante una bisagra móvil de eje de rotación, lo que facilita su instalación y desmontaje. Una tira de goma tipo E se encuentra en el pliegue del borde de la puerta. La varilla de relleno entre la puerta y la estructura tiene una carrera de compresión específica al cerrar la puerta, lo que evita que la puerta colisione directamente con el armario y aumenta su nivel de protección.

Conecte el conjunto de la compuerta del medidor con los componentes eléctricos a la estructura mediante cable de cobre blando multifilar. Conecte las piezas de montaje dentro del armario a la estructura mediante tornillos moleteados. Todo el armario forma un circuito de protección de puesta a tierra completo.

La cubierta superior del armario se puede desmontar si es necesario para facilitar el montaje y ajuste de la barra colectora principal en obra. Las cuatro esquinas del armario cuentan con argollas de elevación para su elevación y transporte. Grado de protección del armario: IP30. El usuario puede elegir entre IP20 y IP40 según los requisitos ambientales.

Aparato de distribución fijo de baja tensión CA GGD

a Temperatura ambiente: -5 °C a +40 °C y temperatura media ≤ +35 °C en 24 h.

b Instalación y uso en interiores. Altitud sobre el nivel del mar para el lugar de operación: 2000 m.

c La humedad relativa no debe superar el 50 % a temperaturas máximas de +40 °C. Se permite una humedad relativa superior a temperaturas más bajas, por ejemplo, el 90 % a +20 °C. Sin embargo, debido a los cambios de temperatura, es posible que se produzca condensación moderada ocasionalmente.

d La pendiente de instalación no debe superar los 5 °C.

Se instala en lugares libres de vibraciones e impactos fuertes y donde los componentes eléctricos no se erosionen.

Para requisitos específicos, consulte con el fabricante.

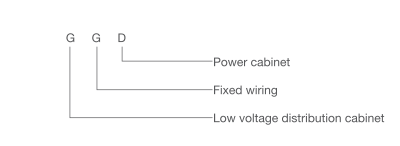

Descripción del tipo
