Transformador De Desplazamiento De Fase De Resina Fundida

Norma Ejecutiva del Transformador de Desplazamiento de Fase de Resina Fundida

Norma de la Comisión Electrotécnica Internacional (IEC):

IEC 60076-1~5 «Transformador de Potencia»

IEC 61378-1:1997 «Transformador Rectificador: Transformadores para Aplicaciones Industriales»

Normas Nacionales e Industriales:

JB/T 8636-1997 «Transformador Convertidor de Potencia»

GB1094.11-2007 «Transformador de Potencia de Tipo Seco»

GB1094.1-1996 «Transformador de Potencia: General»

GB1094.2-1996 «Transformador de Potencia: Aumento de Temperatura»

Tipo y significado del transformador de desplazamiento de fase de resina fundida

ZT(P) ZT: Transformador rectificador para convertidor de frecuencia (ZP: Para fuente de alimentación con conversión de frecuencia)

S Trifásico

Tipo de refrigeración (Refrigeración por aire natural omitida, F: Refrigeración por aire forzado)

G Transformador de potencia de tipo seco (sin encapsular)

Clase de aislamiento (Aislamiento de clase B-S, Aislamiento de clase H-H)

Capacidad nominal (KVA)

Nivel de tensión (KV)

Características del transformador de desplazamiento de fase de resina fundida

Esta serie de productos se caracteriza por una forma de onda suave, baja contaminación armónica, buena disipación de calor, alta resistencia al impacto térmico, alta capacidad de sobrecarga, bajas pérdidas, bajo nivel de ruido y fácil mantenimiento. Esta serie de productos, que funciona como fuente de alimentación aislada en el dispositivo regulador de velocidad de frecuencia variable de alto voltaje, puede combinarse con dicho dispositivo para implementar diversas tecnologías y suprimir eficazmente el contenido armónico.

Aplicación del Transformador de Desplazamiento de Fase de Resina Fundida

Es adecuado para las industrias eléctrica, petrolera, química, metalúrgica, de suministro de agua municipal, de tratamiento de aguas residuales, textil, papelera, farmacéutica, del carbón, cementera, laminadora (acerería) y otras.

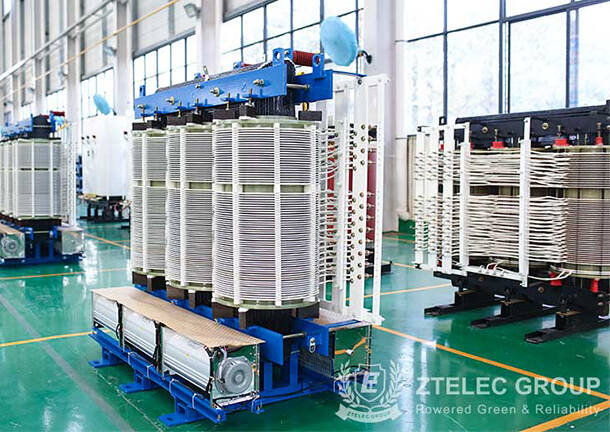

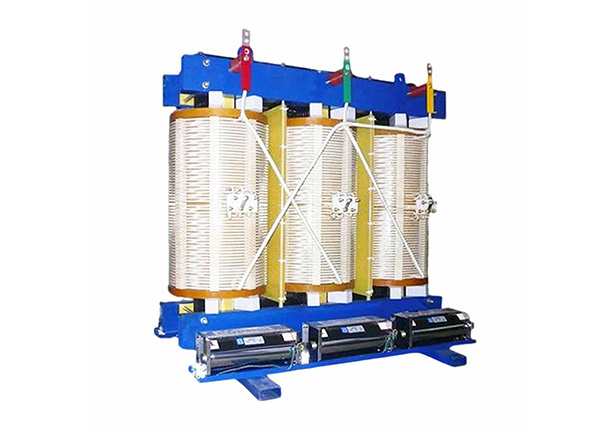

Estructura del Transformador de Desplazamiento de Fase de Resina Fundida

a. El núcleo está hecho de chapa de acero al silicio laminada en frío de alta calidad, cuidadosamente laminada en diagonal a 45°.

b. El aislamiento del transformador es de clase H, con una vida útil de 20 años, similar a la de los transformadores convencionales.

c. La estructura de la bobina no está encapsulada y ofrece excelentes propiedades ignífugas.

d. El aislamiento de los cables es de clase H. Los productos han sido pintados con laca de triple protección y curados a alta temperatura, lo que refuerza su capacidad anticortocircuito.

e. La carcasa del transformador está fabricada con chapa de acero de alta calidad.

f. Los cables de entrada y salida del transformador se conectan generalmente desde la parte inferior. Los orificios para cables se encuentran en la base de la caja del transformador y se instala un dispositivo para fijarlos.
