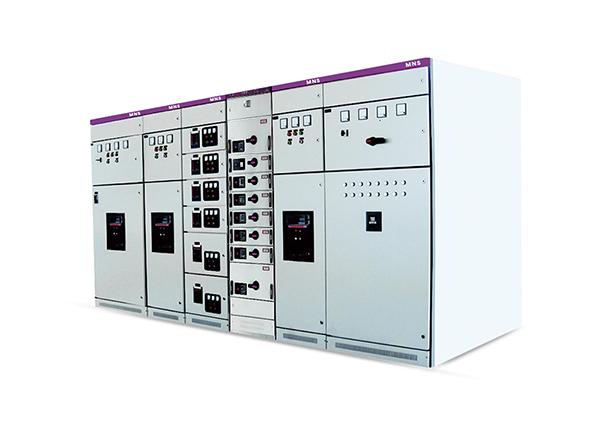

MNS Celdas Extraíbles De Baja Tensión

Elda extraíble de baja tensión MNS

La celda extraíble de baja tensión MNS (en adelante, el dispositivo) se fabrica mediante un módulo estándar, basado en la celda de baja tensión de la serie MNS de la empresa suiza ABB, y se ha mejorado sintéticamente. Está diseñada para su uso como dispositivo de control para diversos dispositivos de generación, transmisión, distribución, transferencia y consumo de energía en sistemas con CA 50 Hz y tensiones nominales de trabajo de hasta 660 V. Se utiliza ampliamente en sistemas de distribución de baja tensión de diversas empresas mineras, edificios altos, hoteles, construcciones municipales, etc. Además de su uso en tierra, también puede emplearse en plataformas de perforación marinas y centrales nucleares tras un tratamiento especial.

El dispositivo cumple con la norma internacional IEC439-1 y la norma nacional GB7251.1. IEC 61439-1: Aparamenta de baja tensión y conjuntos de control - Parte 1: Reglas generales

Aparamenta extraíble de baja tensión MNS

La estructura básica del dispositivo es una estructura de ensamblaje combinada. Las piezas estructurales del armario galvanizado se conectan y fijan a la estructura básica mediante tornillos autorroscantes o tornillos de esquina cuadrada de grado 8.8. Además, según las modificaciones del esquema, la compuerta, el panel de cierre, la placa deflectora, el soporte de instalación, la barra colectora y las unidades funcionales correspondientes se pueden ensamblar junto con la estructura básica para formar un dispositivo completo. El módulo se adapta a las dimensiones interiores de los componentes y compartimentos (módulo unitario = 25 mm).

+ Diseño compacto: más unidades funcionales en menos espacio.

+ Estructura de gran versatilidad y montaje flexible. La sección de barra tipo C con módulo de 25 mm satisface las necesidades de diversas estructuras, tipos, niveles de protección y entornos operativos.

+ Diseño modular estándar que permite combinar unidades estándar como protección, operación, transferencia, control, regulación, medición, indicación, etc. El usuario puede elegir el montaje según sus necesidades. Más de 200 componentes se pueden combinar en diversas estructuras de armarios y cajoneras.

+ Alta seguridad: Se utilizan piezas de plástico de ingeniería ignífugas de alta resistencia en grandes cantidades para mejorar eficazmente la seguridad de la protección.

+ Alto rendimiento técnico: Los parámetros principales alcanzan un nivel avanzado en el ámbito doméstico.

Aparato de distribución extraíble de baja tensión MNS

a El rango de temperatura es de -5 °C a +40 °C, y la temperatura promedio en 24 horas no supera los +35 °C.

b Condiciones atmosféricas: Aire limpio, humedad relativa inferior al 50 % a +40 °C, y se permite una humedad relativa superior a temperaturas más bajas, por ejemplo, 90 % a +20 °C. Sin embargo, debido a los cambios de temperatura, es posible que se produzca condensación moderada de forma accidental.

C La altitud sobre el nivel del mar no debe superar los 2000 m.

d El dispositivo es apto para transporte y almacenamiento a las siguientes temperaturas: -25 °C a +55 °C; puede alcanzar los +70 °C en poco tiempo (en 24 horas). Bajo esta temperatura límite, puede funcionar correctamente en condiciones normales si no sufre daños irreparables.

e Si no se cumplen las condiciones de funcionamiento mencionadas, el usuario deberá negociar con el fabricante.

f Si el dispositivo se va a utilizar en plataformas petrolíferas marinas o en centrales nucleares, se deberá firmar otro acuerdo técnico.

Celdas extraíbles de baja tensión MNS

CCM extraíble con operación por un solo lado o por ambos lados: 800 A. CCM con 1000 mm de profundidad y operación por un solo lado: 800-2000 A.
