GCS Celdas Extraíbles De Baja Tensión

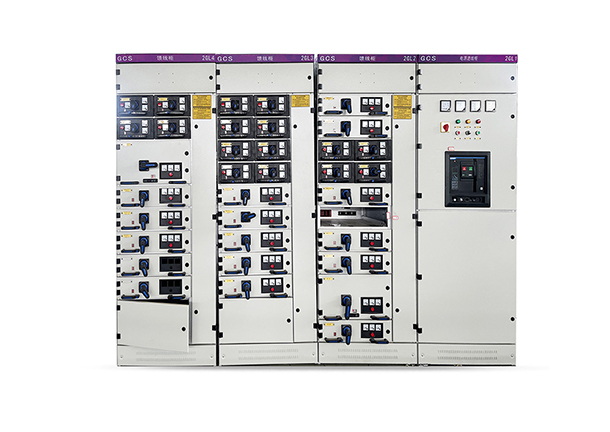

Celda extraíble de baja tensión GCS

La celda extraíble de baja tensión GCS (en adelante, el dispositivo) fue desarrollada por el departamento mecánico estatal original y el grupo de diseño conjunto del departamento de energía, de acuerdo con los requisitos del departamento competente de la industria, numerosos usuarios eléctricos y la unidad de diseño. Cumple con las condiciones nacionales, presenta un alto índice de rendimiento técnico, se adapta a las demandas del desarrollo del mercado eléctrico y puede competir con los productos importados disponibles.

El dispositivo es aplicable a sistemas de distribución en centrales eléctricas, industrias petroleras, químicas, metalúrgicas, textiles y de construcción de gran altura, entre otras. En entornos con alta automaticidad y necesidad de integración de computadoras, como centrales eléctricas a gran escala y sistemas de la industria petroquímica, se trata de un dispositivo de distribución completo de baja tensión que se utiliza en sistemas de generación y suministro de energía con CA trifásica de 50(60) Hz, tensión nominal de trabajo de 380 V y corriente nominal de 4000 A o inferior para distribución, control central de motores y compensación de potencia reactiva. El dispositivo cumple con las normas IEC 439-1 y GB 7251.1. IEC 61439-1: Aparamenta de baja tensión y conjuntos de control – Parte 1: Reglas generales

Aparamenta extraíble de baja tensión GCS

+ La estructura principal está fabricada en acero perfilado 8MF. Ambos lados del acero perfilado están perforados con orificios de montaje de φ9,2 mm con un módulo de 20 mm y 100 mm, respectivamente. La instalación interna es flexible y sencilla.

+ Dos tipos de diseño de estructura de montaje para la estructura principal: estructura de montaje completa y estructura de soldadura parcial (marco lateral y travesaño), a elección del usuario.

+ Cada compartimento funcional del dispositivo está aislado. Consta de tres partes: compartimentos de unidad funcional, compartimentos de barras colectoras y compartimentos de cables. Cada uno tiene una función relativamente independiente.

+ La barra colectora horizontal está dispuesta horizontalmente en la parte posterior del armario para aumentar su capacidad de resistencia a las fuerzas electrodinámicas. Es la medida básica para obtener una alta resistencia a cortocircuitos.

+ El diseño del compartimento de cables facilita la entrada y salida de cables desde la parte superior e inferior.

Aparato de distribución extraíble de baja tensión GCS

a La altitud sobre el nivel del mar no debe superar los 2000 m;

b La pendiente de instalación no debe superar los 5°;

c Temperatura ambiente: -5 °C a +40 °C y la temperatura media no debe superar los +35 °C en 24 h;

d A temperatura máxima, la humedad relativa no debe superar el 50 %. Se permite una humedad relativa superior a temperaturas más bajas, por ejemplo, el 90 % a +20 °C. Sin embargo, debido a los cambios de temperatura, es posible que se produzca condensación moderada de forma accidental;

e La pendiente de instalación no debe superar los 5°;

f No debe haber polvo, gases corrosivos ni agua de lluvia en el interior.

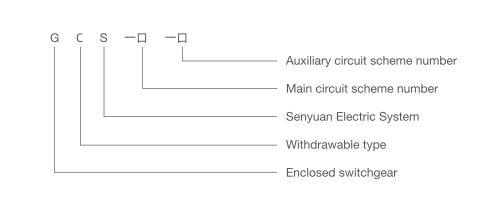

Descripción del tipo

Tablero de distribución extraíble de baja tensión GCS.

Tablero de distribución extraíble de baja tensión MNS.

Tablero de distribución fijo de baja tensión de CA GGD.

Caja de distribución integrada JP (compensación/control/iluminación de terminales).
