Reactor De Núcleo De Hierro De Tipo Seco

Reactor de filtro armónico de alta tensión en serie con núcleo de hierro de tipo seco

Aplicación del Reactor de Núcleo de Hierro en Serie de Tipo Seco

Nuestra empresa produce reactores de núcleo de hierro en serie de tipo seco de la serie CKSC con niveles de tensión de 35 kV o inferiores y capacidades de 2000 kVar o inferiores.

El reactor en serie se conecta en serie con el banco de condensadores de alta tensión y al sistema de alimentación de 6-35 kV para limitar la corriente de entrada del banco de condensadores en paralelo y suprimir los armónicos de la red eléctrica.

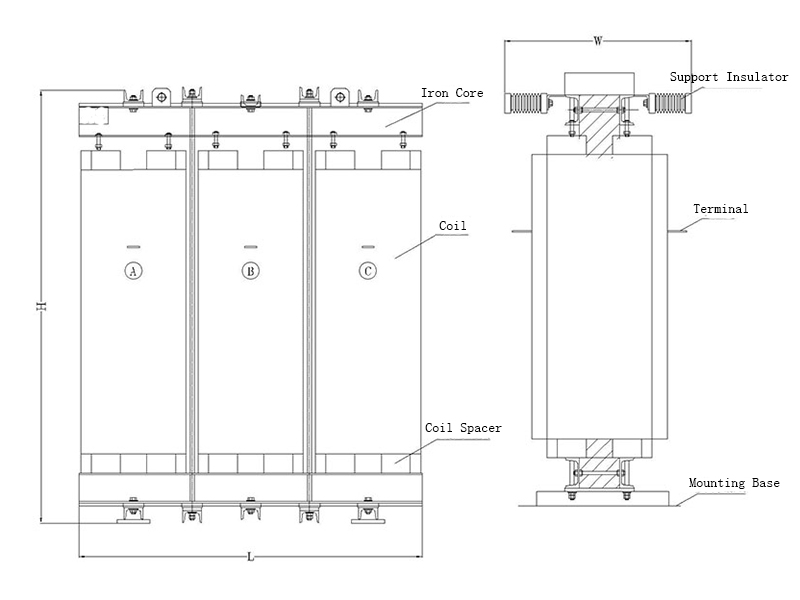

Estructura del Reactor de Núcleo de Hierro en Serie de Tipo Seco

El reactor de núcleo de hierro en serie tiene dos estructuras principales: el núcleo de hierro y la bobina.

El núcleo del reactor de núcleo de hierro en serie de tipo seco tiene una estructura de tres columnas. La columna del núcleo está compuesta por un disco escalonado o radial, y los yugos de hierro superior e inferior son rectangulares o circulares. El núcleo está fabricado con láminas de acero al silicio laminadas en frío de alta calidad. Para reducir el ruido del núcleo, el disco del núcleo está fundido y encapsulado en su totalidad con resina de alta resistencia. El entrehierro entre los discos del núcleo se compone de varios segmentos pequeños, lo que reduce las pérdidas en el núcleo y el ruido. El disco del núcleo se prensa mediante un tornillo de bajo magnetismo y un yugo de hierro. Para reducir la vibración del núcleo durante el funcionamiento, se utilizan materiales amortiguadores entre el núcleo y la base del reactor.

La bobina está bobinada con alambre de cobre o aluminio envuelto con materiales aislantes de alta calidad. Para evitar la generación de corriente circulante entre varios alambres durante el bobinado, el alambre se transpone completamente. Tras el bobinado, se utiliza resina epoxi de dos componentes para moldearla al vacío y así garantizar que no haya entrehierro entre las espiras y las capas del bobinado, reduciendo así las descargas parciales.

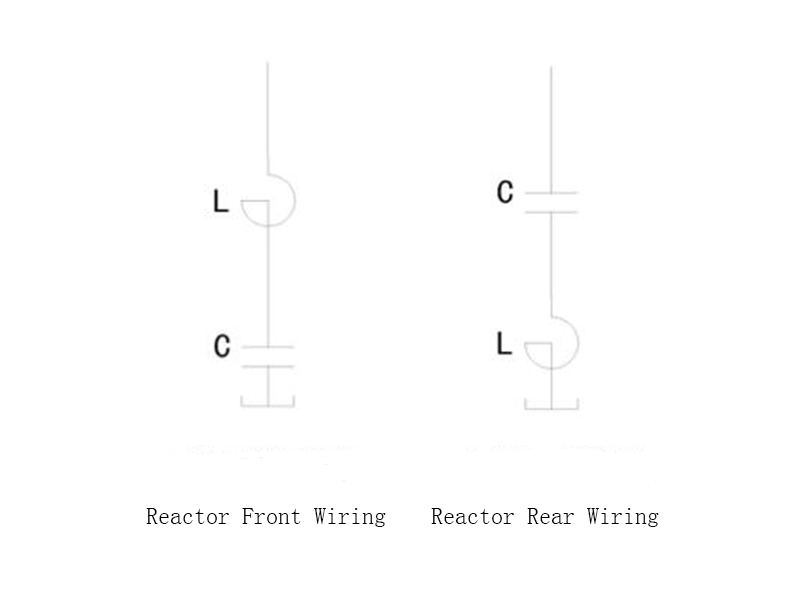

Método de cableado del reactor en serie con núcleo de hierro de tipo seco.

Características del reactor de núcleo de hierro de tipo seco

1) El reactor de núcleo de hierro de tipo seco CKSC adopta una estructura de núcleo de hierro de tipo seco con coexistencia trifásica. El núcleo de hierro está fabricado con láminas de acero al silicio de alta calidad. La columna del núcleo de hierro está compuesta por múltiples entrehierros distribuidos uniformemente, y el entrehierro utiliza una placa de fibra de vidrio epoxi como relleno para garantizar que no se altere durante el funcionamiento a largo plazo.

2) La estructura general del reactor de núcleo de hierro de tipo seco es simple, de tamaño compacto, peso ligero, diseño razonable y fácil de instalar. Es un equipo de soporte ideal para marcos de compensación de condensadores y dispositivos de gabinete en interiores, y no presenta contaminación electromagnética ni contaminación por aceite, buena resistencia al fuego, menor flujo magnético de fuga y baja interferencia electromagnética con el entorno.

3) La bobina es de fundición epoxi, y se refuerza con una malla de vidrio epoxi en el interior y el exterior de la bobina. El sistema de fundición epoxi se funde al vacío, con excelente disipación de calor, buen aislamiento, alta resistencia mecánica, buena estabilidad térmica dinámica y ausencia de grietas.

4) La bobina de fundición epoxi no absorbe agua, presenta bajas descargas parciales y puede operar con seguridad en condiciones ambientales adversas.

5) El espacio entre la columna del núcleo y el tubo aislante se fija con pegamento de resina epoxi, y el yugo de alambre superior y la bobina se aprietan con un tornillo de tracción para integrar el núcleo y la bobina, lo que refuerza la resistencia del aislamiento entre ambos y reduce considerablemente el ruido de funcionamiento del reactor.

6) Se instalan componentes de aislamiento especiales entre la bobina y el núcleo, y entre el núcleo y la tierra para garantizar la distancia de aislamiento eléctrico.

7) El núcleo y el devanado del reactor no están sumergidos en ningún líquido. El método de refrigeración es por aire, sin fugas de aceite, fácil de fabricar, mantener y operar. 8) Se utiliza un software informático especial para el diseño de optimización auxiliar. El valor de inductancia es preciso y el aumento de temperatura tiene un margen razonable.

Reactor de filtro armónico en serie de alta tensión con núcleo de hierro seco

1. La altitud no debe superar los 1000 metros.

2. La temperatura ambiente de operación debe ser de -25 °C a +45 °C y la humedad relativa no debe superar el 90 %.

3. No debe haber gases nocivos en el entorno, materiales inflamables o explosivos.

4. El entorno debe tener buena ventilación. La altitud no debe superar los 1000 metros.

Reactor de filtro armónico en serie de alta tensión con núcleo de hierro seco

Tensión nominal del sistema

Tensión nominal del banco de condensadores

Capacidad nominal del reactor

Corriente nominal del reactor

Relación de reactancia nominal

Reactor de filtro armónico de alta tensión en serie con núcleo de hierro de tipo secoGuía de pedidos

Aceptamos pedidos OEM. Las especificaciones anteriores son de uso común y solo sirven como referencia. Se pueden personalizar según los requisitos del cliente. Si se trata de una modificación, indique la placa de identificación del equipo original, los planos y el motivo del reemplazo. De esta manera, podremos recomendarle una solución alternativa.
