KYN28A-12 RMU Ring Main Unit Celda De Distribución De CA Blindada, Extraíble Y Con Gabinete Metálico

Celda de distribución de CA extraíble blindada y con gabinete metálico KYN28A-12

Esta celda de distribución es extraíble y con gabinete metálico para interiores (en adelante, celda de distribución), y constituye un dispositivo completo de distribución de energía para sistemas trifásicos de CA de 3,6-12 kV, 50 Hz, de barra única y segmentados. Se utiliza principalmente en centrales eléctricas, generadores pequeños y medianos para la transmisión de energía, y distribución de energía para empresas industriales y mineras, así como para la recepción y transmisión de energía en subestaciones secundarias de sistemas eléctricos, así como para el arranque de grandes motores de alta tensión, etc. Se utiliza para control, protección y monitoreo.

Esta celda cumple con los requisitos de las normas IEC298, GB3906 y otras. Cuenta con la función de enclavamiento que impide que la carretilla del interruptor se abra y se cierre bajo carga, lo que impide que el interruptor se abra y se cierre por error, que se cierre cuando el seccionador de puesta a tierra esté en posición cerrada durante la carga, que se introduzca por error en la sala electrificada y que el seccionador de puesta a tierra se cierre por error durante la carga. Puede equiparse con interruptores de vacío VSl y VD4 de ABB. Es un dispositivo de distribución de energía con un rendimiento superior.

IEC 62271-202: Celdas y equipos de control de alta tensión – Parte 202: Subestaciones prefabricadas de AT/BT

Celda de CA blindada extraíble con envolvente metálica KYN28A-12

a Temperatura ambiente: límite superior +40 °C, límite inferior -10 °C; b Altitud: ≤1000 m;

c Humedad relativa: la humedad relativa media diaria no supera el 95 % y la humedad relativa media mensual no supera el 90 %;

d Terremoto: la magnitud no supera 8;

e El aire circundante no debe estar contaminado con gases corrosivos o combustibles, vapor de agua, etc.;

f No debe haber contaminación grave ni vibraciones intensas frecuentes, y el diseño de severidad cumple con los requisitos de la categoría 1 en condiciones severas.

Celda de distribución de CA blindada extraíble con carcasa metálica KYN28A-12

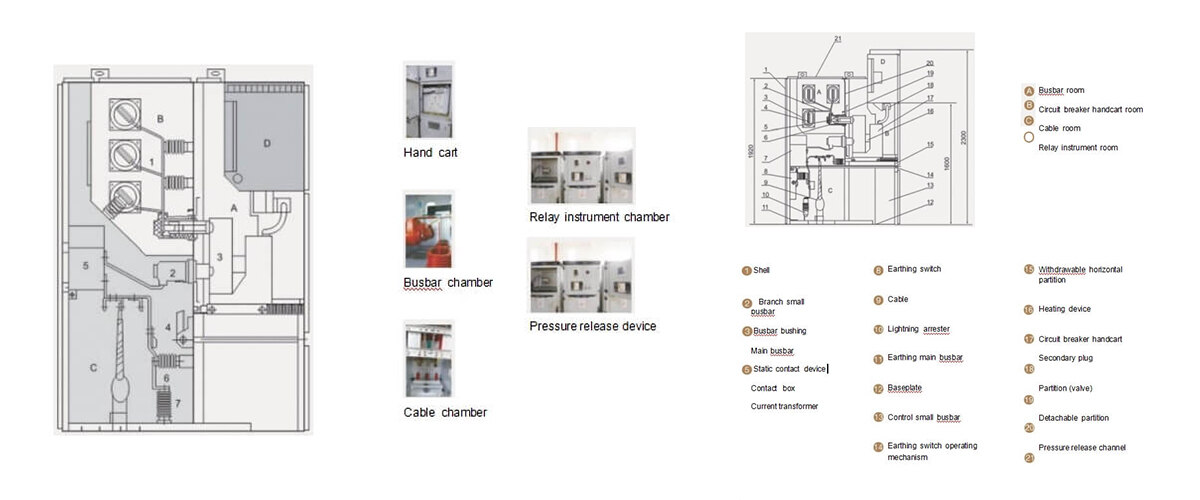

Esta celda está diseñada según la norma GB3906-91 para celdas de distribución blindadas con carcasa metálica. El cuerpo del rectificador consta de dos partes: el cuerpo del gabinete y la parte extraíble central (carro), como se muestra en la Figura 1. El gabinete está dividido en cuatro compartimentos separados, y el grado de protección de la carcasa exterior es IP4X, mientras que el de IP2X es IP2X cuando se abren las puertas de cada sala pequeña y del interruptor. Con líneas aéreas de entrada y salida, líneas de entrada y salida de cables y otros esquemas funcionales, puede utilizarse como dispositivo de distribución de energía en diversos esquemas tras su configuración y combinación. La celda se puede instalar, depurar y mantener desde la parte frontal, por lo que puede colocarse en dos partes, adosada a la pared, lo que mejora la seguridad y la flexibilidad de la celda y reduce el espacio ocupado.

Celda de distribución de CA blindada extraíble con carcasa metálica KYN28A-12

Tablero de distribución de CA blindado, extraíble y con carcasa metálica KYN28A-12

A. Carro de mano

El armazón del carro de mano está fabricado con placas delgadas de acero procesadas con máquinas herramienta CNC, remachadas y soldadas. Según su aplicación, los carros de mano se pueden clasificar en carros para interruptores automáticos, carros para transformadores de tensión, carros de aislamiento, carros de medición, etc. Los carros de la misma especificación pueden reemplazarse. El carro de mano cuenta con una posición de aislamiento, una posición de prueba y una posición de trabajo en el armario. Cada posición está equipada con un dispositivo de posicionamiento que impide que el carro de mano se mueva accidentalmente en las posiciones mencionadas, y el enclavamiento debe liberarse al moverlo.

B. Cámara de barras

La barra se conecta de un cuadro de distribución a otro y se fija mediante la barra de derivación y la caja de contactos estáticos. La barra de derivación plana se conecta a la caja de contactos estáticos y a la barra principal mediante pernos, sin necesidad de ninguna otra abrazadera o aislante. Si el usuario y el proyecto lo requieren, los pernos de conexión de la barra se pueden encapsular con aislamiento y tapas. Cuando la barra atraviesa la partición del armario de distribución, se fija con el pasatapas. En caso de arco eléctrico interno, se evita que el accidente se propague a armarios adyacentes y se garantiza la resistencia mecánica de la barra.

C. Cámara de cables

En la cámara se pueden instalar transformadores de corriente, seccionadores de puesta a tierra, pararrayos y cables, y se puede preparar una placa de aluminio desmontable con ranuras en la parte inferior para facilitar la construcción en obra.

D. Cámara de instrumentos de relés

La cámara de instrumentos de relés se utiliza para instalar diversos componentes, como relés, instrumentos, indicadores de señal e interruptores de operación. Además, se puede añadir una pequeña sala de barras colectoras en la parte superior de la sala de instrumentos según las necesidades del usuario, y se pueden instalar dieciséis barras colectoras de control.

E. Dispositivo de alivio de presión

Hay un dispositivo de alivio de presión sobre la sala de carros, la sala de barras colectoras y la sala de cables. Cuando se produce un arco eléctrico de falla interna en el interruptor, la barra colectora principal y la sala de cables, la presión de aire interna del cuadro de distribución aumenta con la formación del arco. Al alcanzar cierta presión, se libera la presión del dispositivo superior y la placa metálica se abre automáticamente para liberar la presión y descargar el gas, garantizando así la seguridad del operador y del cuadro de distribución.

Dispositivo de bloqueo

La conexión entre la puerta central y el cuerpo del gabinete adopta una estructura de bloqueo y está equipada con un mecanismo de elevación, lo que facilita la apertura de la puerta central. Cuando la puerta central está cerrada, la conexión entre esta y el cuerpo del gabinete es más firme, lo que mejora la capacidad para combatir eficazmente las fallas de arco eléctrico interno.
