HXGN 口-12(SF6) Celda De Distribución De CA Con Anillo Metálico

Aparato de distribución de anillo de CA con envolvente metálica HXGN 口-12(SF6)

El aparato de distribución de anillo de CA con envolvente metálica HXGN 口-12(SF6) (en adelante, armario de red en anillo) es una nueva generación de electrodomésticos de alta tensión, diseñado y desarrollado por nuestra empresa de acuerdo con los requisitos de la red eléctrica agrícola nacional y urbana, tras la introducción de tecnología avanzada internacional. Su rendimiento técnico cumple con las normas IEC298 y GB3906.

El interruptor principal, el mecanismo de operación y los componentes del aparato de distribución están fabricados con piezas originales de ABB Corporation o con equipos de conmutación SFL-12/24 importados del extranjero y ensamblados en el país. También podemos instalar piezas originales de ABB Corporation del tipo HAD/US SF, según las necesidades del usuario. El funcionamiento del interruptor automático o del interruptor automático de vacío VD 4-S se divide en dos modos: manual y eléctrico.

El cuerpo del gabinete está remachado tras su procesamiento mediante máquina herramienta CNC, con enclavamiento mecánico fiable y función de prevención de fallos de funcionamiento. El nivel de protección alcanza IP3X. Este producto destaca por sus características: pequeño volumen, peso ligero, aspecto atractivo, fácil manejo, larga vida útil, altos parámetros, libre de contaminación y mantenimiento.

IEC 62271-202: Equipos de conmutación y control de alta tensión – Parte 202: Subestaciones prefabricadas de AT/BT

Aparato de conmutación de anillo principal de CA con envolvente metálica HXGN 口-12(SF6)

a El aire circundante está libre de gases corrosivos, gases inflamables, vapor y otros contaminantes evidentes.

b Temperatura relativa: media diaria ≤95 %, media mensual ≤90 %.

c La altitud no debe superar los 2000 m.

d Sin vibraciones frecuentes.

e Temperatura del aire circundante: -25 °C a +40 °C.

Celda principal de anillo metálico de CA HXGN 口-12(SF6)

La celda de red de anillo metálico de CA HXGN □-12 (SF6) es adecuada para CA 50 Hz y 12 kV, y sirve como dispositivo de recepción y distribución de energía eléctrica.

Celda principal de anillo metálico de CA HXGN 口-12(SF6)

La Unidad Principal (RMU) utiliza aire como medio aislante y está ensamblada principalmente con un interruptor de carga de vacío tipo ZFN □-10/630. Existen dos esquemas de gabinete: gabinete de entrada y gabinete de salida.

1. Esquema de gabinete de entrada

El circuito principal incluye un interruptor de carga de vacío tipo ZFN □-10/630, con cuchilla de aislamiento y cuchilla de puesta a tierra, en el gabinete. Todos están instalados en un mismo soporte de máquina y están interconectados, lo que permite la conexión de tres estaciones de trabajo: barra colectora, aislamiento y puesta a tierra. Dentro del gabinete, componentes como transformadores de corriente (TC) y transformadores de potencia (TP) se pueden instalar con flexibilidad.

2. Esquema del gabinete de salida

El circuito principal del gabinete cuenta con un interruptor de carga de vacío tipo ZFN □-10/630, un fusible con percutor (utilizado como interruptor de aislamiento) y una cuchilla de puesta a tierra. Permite la operación de tres estaciones de trabajo. Dentro del gabinete, componentes como transformadores de corriente/transformadores de potencia (TC) y descargadores de neutro (ZNO) se pueden instalar con flexibilidad, lo que permite desmontar el gabinete de medición. Tanto el gabinete de entrada como el de salida cuentan con un deflector de protección aislante enclavado con un interruptor de puesta a tierra. Dentro de los gabinetes, se han instalado enclavamientos mecánicos entre cada interruptor y deflector, así como en la puerta del gabinete, que cumplen con los requisitos de "cinco prevención" y el grado de protección IP2X.

Aparato de distribución de CA con anillo metálico HXGN 口-12(SF6)

1. Tras abrir el armario, revise todas las piezas de aislamiento y desmonte las húmedas. Colóquelas en una caja de secado a 70-80 °C y sáquelas para su depuración tras 48 horas de secado.

2. Si el producto se humedece u oxida durante el almacenamiento, límpielo inmediatamente y protéjalo adecuadamente.

3. Se debe realizar mantenimiento e inspección regulares del armario de red durante su funcionamiento.

(1) Grado de vacío de la sala de extinción de arco de vacío;

(2) Grado de abrasión por contacto;

(3) Si las piezas de fijación están sueltas;

(4) Parámetros mecánicos y eléctricos como rango de apertura y sobremarcha;

(5) Si el funcionamiento es flexible;

(6) Si el enclavamiento es fiable;

(7) Si todas las piezas están limpias, especialmente los accesorios de aislamiento.

4. Realice una inspección general y depuración del gabinete de red de anillo en las siguientes condiciones:

(1) Inspección y limpieza de rutina una vez al año;

(2) Después de cada 2000 operaciones del interruptor de carga.

Almacenamiento

La unidad principal de anillo debe almacenarse en un almacén seco y ventilado a una temperatura de -30 °C a +40 °C.

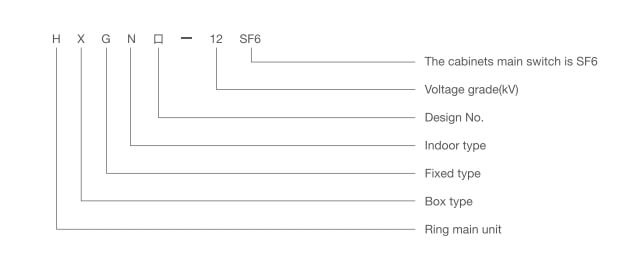

Descripción del tipo
