GGJ Dispositivo Inteligente De Compensación De Potencia Reactiva De Baja Tensión

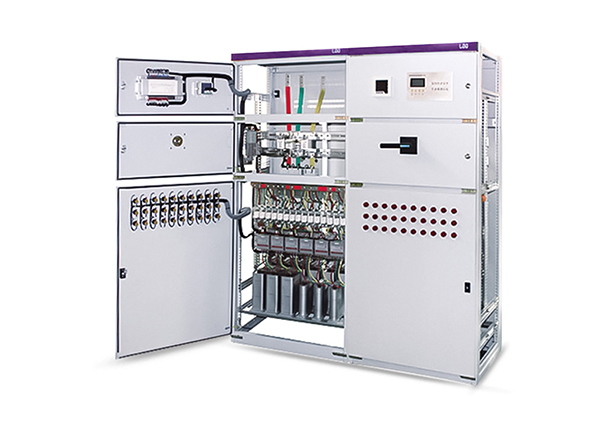

Dispositivo Inteligente de Compensación de Potencia Reactiva de Baja Tensión GGJ

El dispositivo inteligente de compensación de potencia reactiva de baja tensión GGJ incorpora control por microcomputadora mediante diseño asistido por computadora (CAD) y realiza una compensación inteligente de seguimiento de la potencia reactiva. Con una estructura razonable y tecnología avanzada, se utiliza ampliamente en redes eléctricas de baja tensión para mejorar el factor de potencia, reducir las pérdidas reactivas y optimizar la calidad del suministro eléctrico. Como producto de ahorro de energía de nueva generación, se utiliza especialmente en transformadores trifásicos de 130-600 kVA para la compensación de potencia reactiva. IEC 61439-1: Aparamenta de baja tensión y conjuntos de control - Parte 1: Normas generales.

Dispositivo Inteligente de Compensación de Potencia Reactiva de Baja Tensión GGJ

+Controlado por un controlador inteligente, con todas las funciones. Rendimiento fiable, compensación automática; puede aumentar el factor de potencia hasta 0,9 o incluso más.

Visualización en tiempo real del factor de potencia de la red y su rango: retardo (0,00-0,99), avance (0,00-0,99).

Con protección integral contra sobretensión, sobrearmónicos, sobrecompensación, fallo del sistema, falta de fase, sobrecarga y otras características.

Los parámetros configurados no se perderán tras un corte de suministro eléctrico y el equipo entrará automáticamente en modo de funcionamiento, normalizando la red eléctrica sin necesidad de supervisión.

Según el equilibrio de carga de la red, se puede realizar compensación de fase o mixta.

Gran capacidad antiinterferente: soporta pulsos de interferencia con una amplitud de 2000 V directamente de la red, superior a los estándares profesionales nacionales.

Dispositivo Inteligente de Compensación de Potencia Reactiva de Baja Tensión GGJ

a Altitud: ≤2000 m

b Entorno de instalación: libre de gases y vapores nocivos, polvo conductor o explosivo y moho.

C Humedad relativa: ≤90 % a 20 °C

d Temperatura ambiente: -20 °C a +45 °C

Dispositivo de compensación inteligente de potencia reactiva de baja tensión GGJ

a Medición en tiempo real y registro horario de tensión trifásica, corriente, frecuencia, potencia activa, potencia reactiva, factor de potencia, energía activa y reactiva en el lado de baja tensión del transformador; tasa de distorsión global de tensión y corriente, y capacidad subarmónica de 2-25.

b Interfaz RS-232 y RS-485 para la transcripción de datos informáticos. También permite la lectura inalámbrica de medidores, la prueba de dispositivos, la configuración de parámetros, la medición de datos en tiempo real y la lectura de los datos registrados mediante comunicación remota.

Función de análisis de datos C: realizar análisis y procesos, así como consultas estadísticas sobre datos de carga operativa; analizar exhaustivamente la calidad del suministro de energía, calcular la tasa de calificación de voltaje, la tasa y confiabilidad de la carga del suministro de energía y la tasa de carga máxima; inspeccionar el factor de potencia, la potencia activa y la potencia reactiva en diferentes períodos de tiempo; hacer el diagrama de voltaje, corriente y factor de potencia de cada fase; imprimir análisis sintético e informe estadístico.
