Celdas extraíbles de baja tensión GCK

Las celdas extraíbles de baja tensión GCK son aplicables a sistemas de distribución de baja tensión con CA 50 Hz y una tensión nominal de trabajo de 380 V. Incorporan funciones de centro de potencia (PC) y centro de control de motores (CCM). Todos sus parámetros técnicos cumplen con las normas nacionales. Gracias a su estructura avanzada, apariencia atractiva, alto rendimiento eléctrico, alto nivel de protección, fiabilidad, seguridad y fácil mantenimiento, son el dispositivo de distribución ideal para sistemas de suministro de energía de baja tensión en las industrias metalúrgica, petrolera, química, energética, de maquinaria y de tejidos ligeros, entre otras.

El producto cumple con las normas IEC-439, GB7251.1 e IEC 61439-1: Celdas y conjuntos de control de baja tensión - Parte 1: Reglas generales.

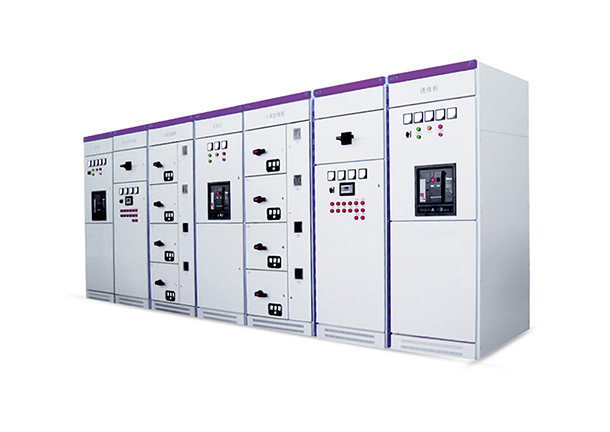

Celdas extraíbles de baja tensión GCK

+ GCK1 y GCJ1 son estructuras combinadas de tipo ensamblado. La estructura básica se ensambla utilizando barras de acero especiales.

+ La estructura del armario, las dimensiones de los componentes y el tamaño de los orificios varían según el módulo básico E=25 mm.

+ En el proyecto del CCM, el armario se divide en cinco zonas (compartimentos): zona de barras horizontales, zona de barras verticales, zona de unidades funcionales, compartimento de cables y zona de barras de neutro a tierra. Cada zona está aislada mutuamente para el funcionamiento normal del circuito y previene eficazmente la expansión de fallas.

+ Todas las estructuras del armario están conectadas y fijadas mediante pernos, lo que evita la distorsión y la tensión de la soldadura, y mejora la precisión.

+ Los componentes tienen una gran universalidad, buena aplicabilidad y un alto grado de estandarización.

+ El mecanismo de extracción y extracción de las unidades funcionales (cajón) se acciona mediante palanca, lo cual es fácil y fiable, gracias a su rodamiento.

Aparamenta extraíble de baja tensión GCK

a La altitud sobre el nivel del mar no debe superar los 2000 m. b Temperatura ambiente: -5 °C a +40 °C y temperatura media ≤ +35 °C en 24 h.

c Condiciones atmosféricas: Aire limpio, humedad relativa inferior al 50 % a +40 °C, y humedad relativa superior a temperaturas más bajas, p. ej., 90 % a +20 °C.

d Lugares sin riesgo de incendio, explosión, contaminación grave, corrosión química ni vibraciones fuertes.

e La pendiente de instalación no debe superar los 5 °C.

f El centro de control es apto para transporte y almacenamiento a las siguientes temperaturas: -25 °C a +55 °C. En un periodo corto (en 24 h), no debe superar los +70 °C.

Descripción del tipo

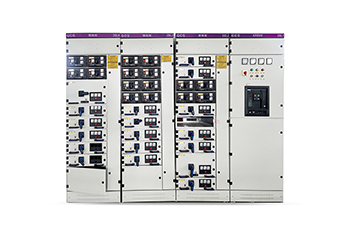

Tablero de distribución extraíble de baja tensión GCS.

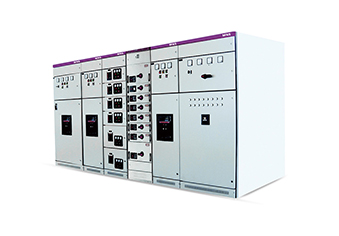

Tablero de distribución extraíble de baja tensión MNS.

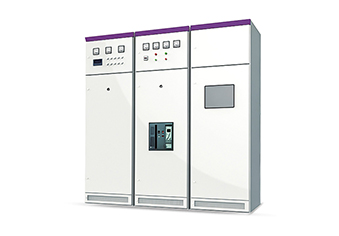

Tablero de distribución fijo de baja tensión de CA GGD.

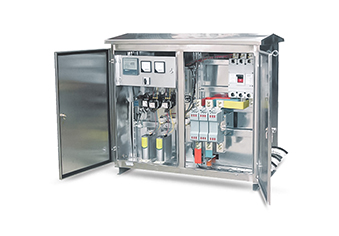

Caja de distribución integrada JP (compensación/control/iluminación de terminales).
