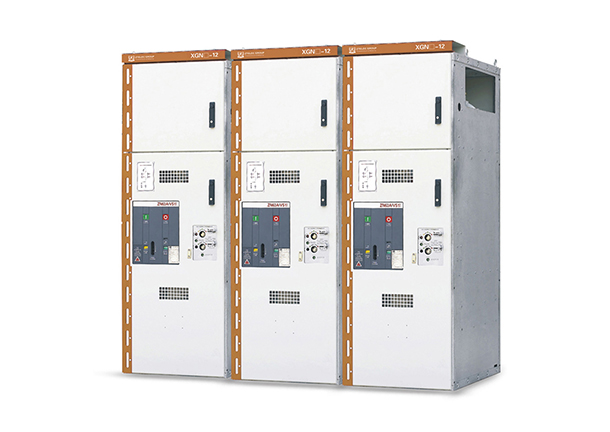

XGN 口 -12 RMU ring main unit Aparato De Distribución De Anillo Inflable, Completamente Sellado Y Con Aislamiento Completo

Celda principal de anillo inflable XGN 口-12, completamente sellada y completamente aislada.

La celda de red de anillo, completamente aislada y cerrada, serie XGN 口-12 es una celda cerrada de caja común metálica con aislamiento de gas SF6. Está compuesta por una unidad de interruptor de carga, una unidad eléctrica combinada de interruptor de carga y fusible, un interruptor automático de vacío, una unidad de línea de entrada de barras y otros módulos. Utiliza una gama de tecnologías y materiales avanzados, y posee excelentes propiedades eléctricas y maquinaria. Su rendimiento se ve ligeramente afectado por el entorno y el clima.

Es pequeña y compacta, fácil de operar, no requiere mantenimiento y ofrece una combinación flexible. Su diseño claro e intuitivo garantiza una operación fácil y directa. La capacidad de cableado del alimentador es amplia y adecuada para diversos sistemas de cableado.

IEC 62271-202: Celdas y equipos de control de alta tensión - Parte 202: Subestaciones prefabricadas de AT/BT

Celda principal de anillo inflable XGN 口-12, completamente sellada y completamente aislada.

1. Seguridad operativa. Gracias a las siguientes medidas de seguridad, ofrecemos a los usuarios una garantía especial:

(a) Interruptor de carga integrado de tres posiciones;

(b) El interruptor automático utiliza un interruptor de carga en lugar de un interruptor de aislamiento, lo que resulta más seguro y fiable;

(c) El diseño completamente cerrado del lado primario proporciona protección contra contactos accidentales;

(d) Enclavamiento mecánico para cumplir con los requisitos de prevención de cinco fases;

(e) La pantalla de carga proporciona instrucciones para la electrificación de las líneas de entrada y salida.

2. Funcionamiento fiable

Diseño totalmente sellado: todos los interruptores de 10 kV y los cuerpos de carga de las barras colectoras están sellados en una caja de aire soldada con una placa de acero inoxidable de 3 mm. Equipados con un conector de cable de goma de silicona para sellar el cabezal del cable y protegerlo del polvo, la humedad, los animales pequeños y otras condiciones ambientales.

(a) Mecanismo de funcionamiento con almacenamiento de energía de resorte, que puede operarse manual o eléctricamente;

(b) El diagrama de líneas del modelo de panel indica la posición del interruptor. (c) El gabinete está fabricado en chapa galvanizada, con pulverización electrostática en la superficie para mejorar la resistencia a la corrosión;

(d) El manómetro monitorea el rango de presión seguro del gas SF6 en la caja.

3 Economía:

(a) Libre de mantenimiento;

(b) Alta confiabilidad;

(c) Vida útil de hasta 20 años.

4 El programa es flexible:

(a) Múltiples vías de entrada: izquierda, derecha, superior o frontal;

(b) Múltiples combinaciones; se puede lograr cualquier combinación entre las unidades;

(c) Se pueden usar barras colectoras de aislamiento para combinar gabinetes frontales y traseros o gabinetes izquierdos y derechos;

(d) Diseño flexible;

(e) Disposición opcional de mecanismo de resorte y mecanismo de imán permanente.

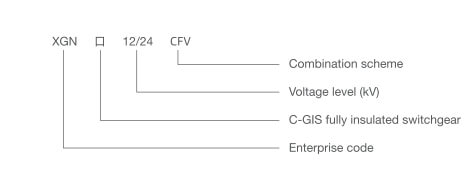

Descripción del tipo
