Tensión nominal: 1 kV-12 kV
Frecuencia nominal: 50 Hz
Escenarios de aplicación: Se utiliza en sistemas trifásicos de CA de 3,6, 7,2 y 12 kV, 50 Hz, para recibir y distribuir energía eléctrica.
Tablero de distribución fijo con envolvente metálica tipo caja XGN7-12
El tablero de distribución fijo con envolvente metálica tipo caja XGN7-12 (abreviado como armario de distribución) se utiliza para recibir y distribuir energía eléctrica en sistemas trifásicos de CA de 3, 6, 7, 2 y 12 kV a 50 Hz. Su sistema de barras colectoras, especialmente en condiciones de operación frecuente, es de barra colectora simple (puede derivar en una barra colectora simple con derivación o en una estructura de barra colectora doble).
Este tablero de distribución cumple con los requisitos de la norma nacional GB 3906-91 "Aparatos de distribución con envolvente metálica de 3-35 kV CA" y la norma internacional IEC 298, y cuenta con la función de "cinco protecciones".
El interruptor principal de este tablero de distribución utiliza un interruptor automático de vacío de la serie ZN28A-12 o ZN22-12, equipado con un mecanismo de operación electromagnética CD17A y un mecanismo de operación por resorte CT19B. El seccionador utiliza productos de las series GN30-12 de tipo rotativo y GN22-10 de alta corriente. IEC 62271-202: Equipos de conmutación y control de alta tensión – Parte 202: Subestaciones prefabricadas de AT/BT

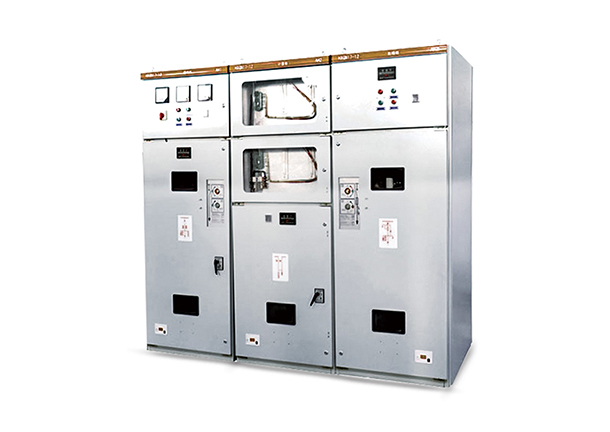

Celda fija tipo caja XGN7-12 con envolvente metálica
a Temperatura ambiente: -25 °C a +40 °C;
b Altitud ≤ 1000 m;
c Humedad relativa ambiental: Promedio diario de humedad relativa ≤ 95 %; Promedio mensual de humedad relativa ≤ 90 %;
d Magnitud sísmica ≤ 8;
e Lugares protegidos de incendios, explosiones, corrosión química y vibraciones intensas, con un grado de contaminación no superior a 3.

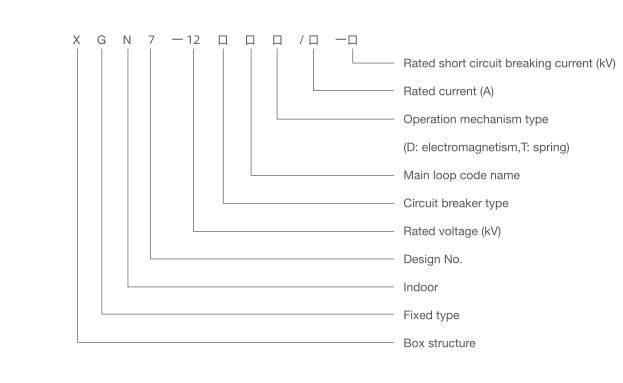

Descripción del tipo
