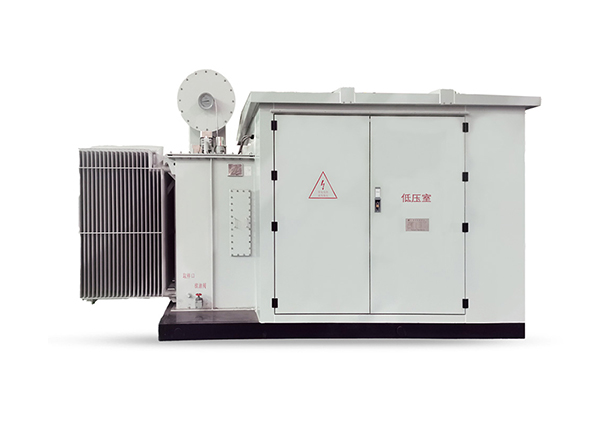

Transformador De Caja Especial Para Generación De Energías Renovables (Fotovoltaica, Eólica)

Este transformador de caja también es adecuado para la generación de nuevas energías (fotovoltaica/eólica). La sala del transformador, así como las salas de alta y baja tensión, están dispuestas en forma de rectángulo, y los fusibles de alta tensión y los interruptores de carga se trasladan desde el interior del tanque del transformador a la sala de alta tensión. El transformador adopta una estructura de tanque de almacenamiento de aceite externo, cuyo nivel de aceite es visible a simple vista y facilita su llenado y vaciado. Su capacidad puede ampliarse hasta 6300 kVA, y el transformador externo facilita el mantenimiento. El nivel de protección del tanque de combustible es IP68 y el de las salas de alta y baja tensión es IP54, lo que permite su uso en diversos entornos hostiles.

Condiciones ambientales

a Altitud inferior a 4000 m;

b Temperatura ambiente: -45 °C a +45 °C;

C Nivel de contaminación: III

d Humedad relativa: La humedad media diaria no supera el 95 % ni la media mensual el 90 %.

Nota: Si no se cumplen las condiciones anteriores, consulte con el fabricante.

Normas de Implementación

GB 1094.1-2013: Transformadores de potencia - Parte 1: Generalidades

GB 1094.2-2013: Transformadores de potencia - Parte 2: Aumento de temperatura

GB 1094.3-2003: Transformadores de potencia - Parte 3: Niveles de aislamiento, ensayos de aislamiento y entrehierros para aislamiento externo

GB 1094.5-2008: Transformadores de potencia - Parte 5: Capacidad para resistir cortocircuitos

GB/T 11022-2011: Condiciones técnicas comunes para aparamenta y controles de alta tensión

GB 7251.1-2013: Encapsulados y controles de baja tensión - Parte 1: Generalidades

GB 50150-2006: Ingeniería de instalación de dispositivos eléctricos - Norma de ensayos de entrega de equipos eléctricos

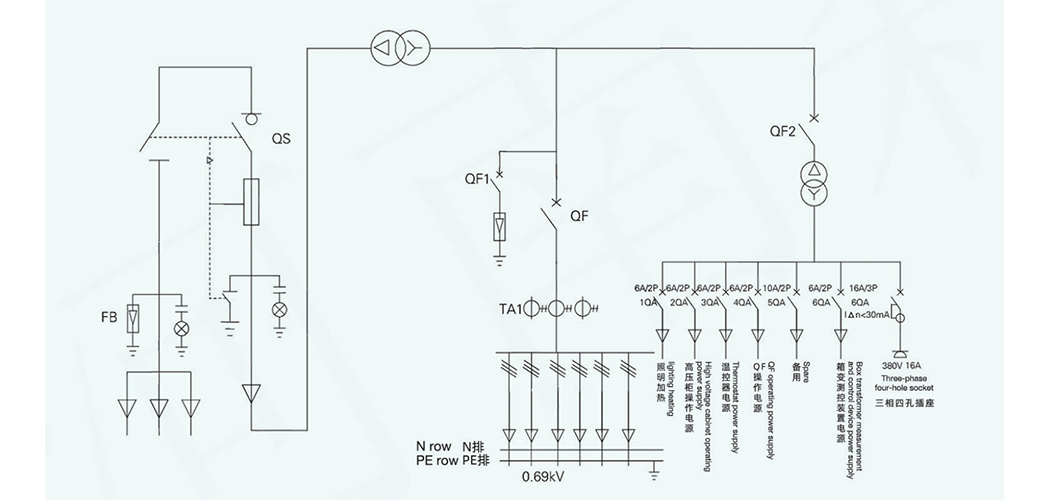

Diagrama unifilar primario (esquema típico)

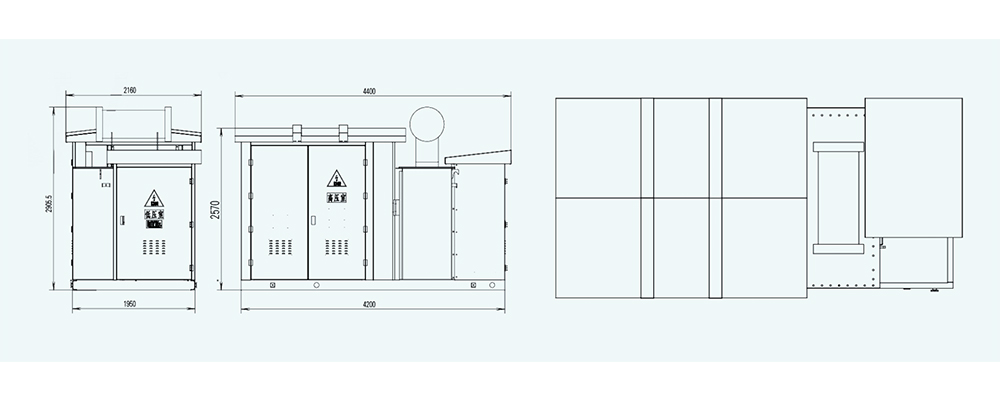

Dimensiones de la estructura y los límites

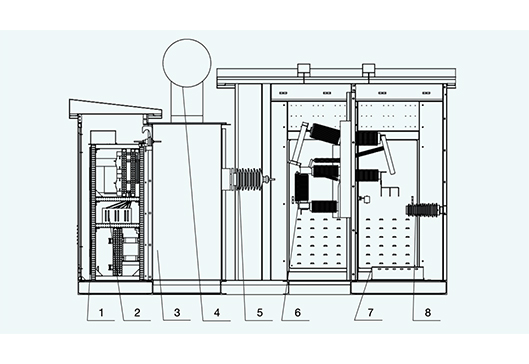

1. Aparamenta de baja tensión 3. Transformador 5. Pasatapas de alta tensión 7. Abrazadera de cable

2.Bastidor de barras colectoras aisladas 4. Conservador de aceite 6. Interruptor de carga de vacío 8. Aisladores de poste
