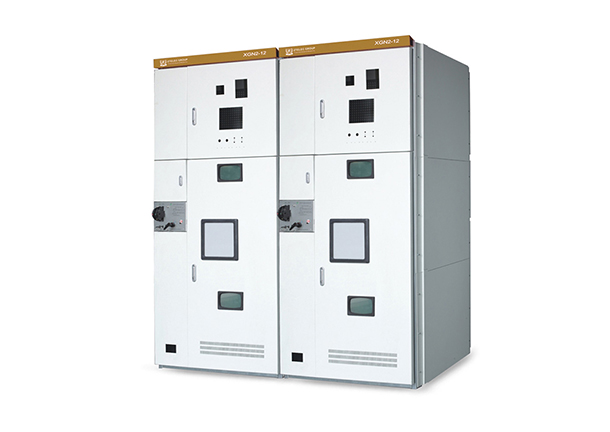

XGN-12 Cabina Inteligente De Aislamiento Sólido

Gabinete inteligente de aislamiento sólido XGN-12

El gabinete de red en anillo cerrado y completamente aislado de la serie XGN-12 es un tipo de gabinete de vacío con aislamiento sólido, sellado completo y libre de mantenimiento. Todas las partes activas de alta tensión están fundidas y moldeadas con resina epoxi de excelente aislamiento, que integra orgánicamente la cámara de extinción de arco de vacío, el circuito eléctrico principal y el soporte de aislamiento. Las unidades funcionales están conectadas mediante barras colectoras sólidas completamente aisladas. Por lo tanto, el gabinete de red en anillo no se ve afectado por el entorno externo, lo que garantiza la fiabilidad del funcionamiento del equipo y la seguridad de los operadores.

El gabinete de red en anillo se caracteriza por su estructura simple, operación flexible, enclavamiento confiable e instalación conveniente.

Es adecuado para sistemas de energía de 50 Hz y 12 kV y se utiliza ampliamente en redes de cable en anillo industriales y civiles, así como en la ingeniería de terminales de redes de distribución, para la recepción y distribución de energía eléctrica. Es especialmente adecuado para la distribución de energía en zonas residenciales urbanas, pequeñas subestaciones, estaciones de apertura y cierre, cajas de derivación de cables, subestaciones tipo caja, empresas industriales y mineras, centros comerciales y aeropuertos, metros, generación de energía eólica, hospitales, estadios, ferrocarriles, túneles y otros lugares.

Gracias a sus ventajas de aislamiento, sellado y blindaje completos, el producto es especialmente adecuado para lugares con gran altitud, altas temperaturas, calor húmedo, frío extremo y contaminación intensa.

IEC 62271-202: Aparamenta de alta tensión y equipos de control – Parte 202: Subestaciones prefabricadas de AT/BT.

XGN-12 Cabina inteligente de aislamiento sólido

Según el tipo de interruptor, se divide en: interruptores de carga con conjunto de puesta a tierra (módulo C), interruptores de carga sin conjunto de puesta a tierra (módulo CB), interruptores automáticos con conjunto de puesta a tierra (módulo V), interruptores automáticos sin conjunto de puesta a tierra (módulo VB), interruptores de interconexión (módulo VZ), conjunto de interruptores eléctricos combinados de carga y fusibles (módulo F) y conjunto de interruptores de aislamiento (módulo G).

XGN-12 Cabina inteligente de aislamiento sólido

a Temperatura ambiente: -45 °C a +45 °C;

b Humedad: Humedad relativa media máxima, con un promedio diario igual o inferior al 95 % y un promedio mensual igual o inferior al 90 %;

c Altitud: Por debajo de 2000 metros; d Resistencia sísmica: 8 grados;

e Nivel de protección: Sellado de cuerpo bajo tensión IP67, cuerpo del fusible IP67, carcasa del armario de distribución IP3X.

XGN-12 Cabina inteligente de aislamiento sólido

+ Zonas frías y de baja temperatura: No se utiliza gas SF6, por lo que puede funcionar normalmente a -45 °C sin considerar la operación a baja temperatura del SF6.

+ Zona de meseta: No se considera la influencia de la presión atmosférica de meseta en el rendimiento del aislamiento.

+ Zona de tormentas de arena intensas: El nivel de protección de seguridad del cuerpo de la cabina de red de anillo de aislamiento sólido es IP67, y la sala de bucle de control cuenta con un tratamiento especial para garantizar un funcionamiento a largo plazo en zonas de tormentas de arena intensas.

+ Zona húmeda costera: Sellado con resina epoxi, resistente a la humedad y la corrosión por niebla salina, lo que garantiza un uso a largo plazo en zonas costeras. Áreas con altos requisitos de protección ambiental: Se ha prestado gran atención a la influencia del gas SF6 en el calentamiento atmosférico, y se ha eliminado en los armarios de red de anillo sólido, evitando así la contaminación y los daños al medio ambiente y a las personas.

En la red inteligente: Dado que el interruptor principal y el seccionador pueden operarse eléctricamente, se puede implementar el control remoto, la telemetría y la telecomunicaciones de los equipos de conmutación y las subestaciones, lo que no solo permite un control descentralizado, sino que también facilita el control centralizado.

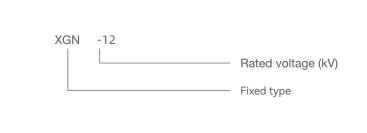

Descripción del tipo
