Tensión nominal: 10 kV/20 kV/35 kV
Capacidad nominal: 630-5000 kVA
Certificaciones y normas: CE, CB, IEC, EN, ISO 9001, 14001 y 45001, emitidas por TÜV.

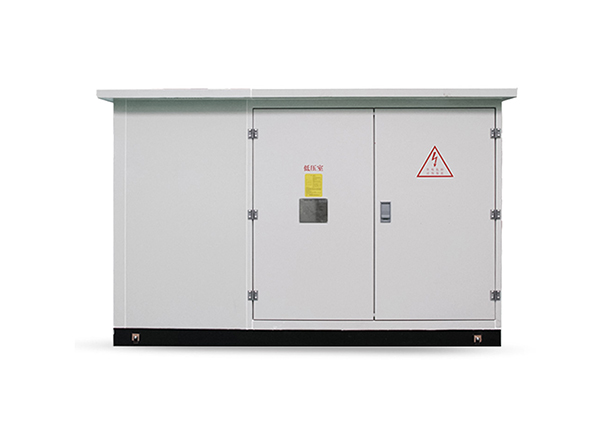

Como método de producción de energía limpia, la generación de energía renovable se ha desarrollado rápidamente tanto a nivel nacional como internacional. Los transformadores combinados para generación de energía renovable (fotovoltaica/eólica) de la serie ZGS son transformadores tipo pedestal que combinan cuerpo del transformador, interruptor de carga sumergido en aceite, fusible sumergido en aceite, cuadro de distribución, dispositivo de distribución de energía de baja tensión y otros equipos de soporte. Las cámaras de alta y baja tensión y los transformadores están dispuestos en forma triangular. Cumplen simultáneamente con diversos requisitos de configuración, como medición de energía del usuario, compensación de potencia reactiva, derivación de baja tensión, etc. Son adecuados para sistemas de alimentación de terminales de 35 kV o menos, con un rango de capacidad de 500 a 5000 kVA. El grado de protección de la carcasa puede alcanzar IP54 o superior, y son adecuados para parques fotovoltaicos y eólicos en tierra, agua y mar.
Normas de Implementación
GB 1094.1-2013: Transformadores de potencia - Parte 1: Generalidades.
GB 1094.2-2013: Transformadores de potencia - Parte 2: Aumento de temperatura.
GB 1094.3-2003: Transformadores de potencia - Parte 3: Niveles de aislamiento, ensayos de aislamiento y entrehierros para aislamiento externo.
GB 1094.5-2008: Transformadores de potencia - Parte 5: Capacidad para resistir cortocircuitos.
GB/T 11022-2011: Condiciones técnicas comunes para aparamenta y controles de alta tensión.
GB 7251.1-2013: Encapsulados y controles de baja tensión - Parte 1: Generalidades.
GB 50150-2006: Ingeniería de instalación de dispositivos eléctricos - Norma de ensayos de entrega de equipos eléctricos.
JG/T 10217-2013: Transformador pedestal.
Características
+Pequeño Tamaño, estructura compacta, tamaño compacto, fácil transporte e instalación.
+ Bajas pérdidas, bajo nivel de ruido, bajo aumento de temperatura, alta capacidad de sobrecarga y alta resistencia a cortocircuitos repentinos.
+ Estructura completamente cerrada y aislada, funcionamiento seguro y fiable.
+ El método de cableado es flexible y fácil de usar, lo que permite su uso tanto en sistemas de terminales como en redes en anillo.
+ El cuerpo del transformador se instala en el exterior de la caja, lo que proporciona una buena disipación del calor y un mantenimiento sencillo.
+ La caja está tratada con pintura electroforética en aerosol (plástica) sobre una placa de acero laminado en frío, resistente a la corrosión y con excelentes propiedades mecánicas.
Condiciones ambientales:
a Altitud inferior a 4000 m.
b Temperatura ambiente: -45 °C a +45 °C.
c Nivel de contaminación: IIl.
d Humedad relativa: La humedad media diaria no supera el 95 % y la media mensual no supera el 90 %.

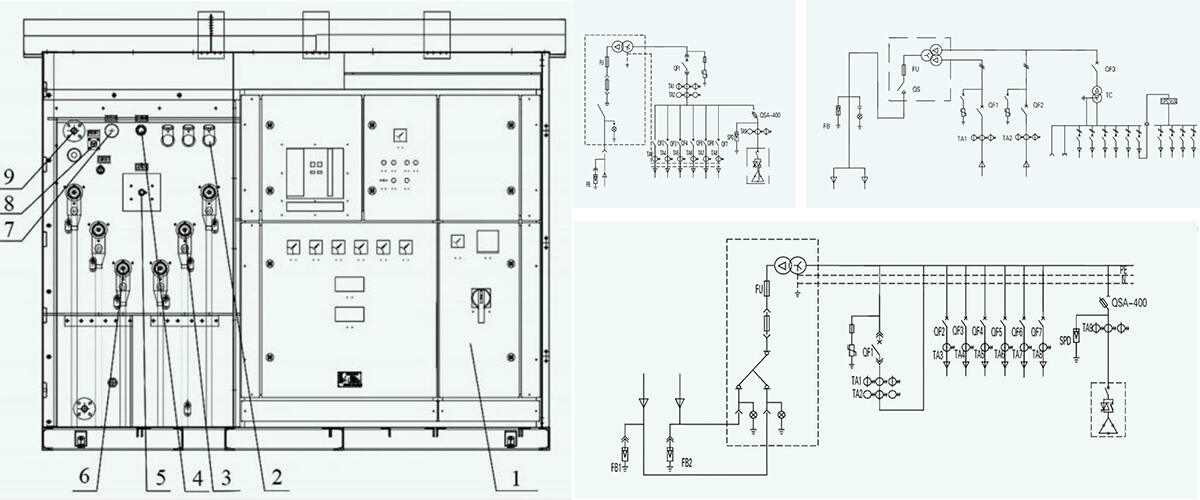

Diagrama unifilar primario (esquema típico)
1.Diagrama unifilar primario de subestación tipo terminal. Esquema de doble división
2.Diagrama unifilar principal de la subestación de la red en anillo
Dibujo del límite de la caja: (Tomemos 630 kVA como ejemplo)
1. Aparato de distribución de baja tensión 2. Fusible enchufable 3.Conector externo
4. Válvula de alivio de presión 5. Interruptor de carga tipo T de cuatro posiciones 6. Asiento de la carcasa
7. Manómetro de vacío 8. Indicador de nivel de aceite 9. Válvula de llenado de aceite
Tanque de aceite IP68, cámara de alta y baja tensión IP54
Subestación prefabricada (subestación tipo caja).
Transformadores de pedestal de estilo americano.
Transformador de caja especial para generación de energía de nueva energía (fotovoltaica/eólica).
Ransformador de caja especial para generación de energía nueva (fotovoltaica, eólica).


|
No. |
Nombre |
|
Unit |
Data |
|
1 |
Tensión nominal |
HV |
kV |
10、20、35 |
|
LV |
kV |
0.315~0.5 |
||
|
2 |
Capacidad nominal |
|
kVA |
630~5000 |
|
3 |
Regulación de tensión sin carga |
|
±2×2.5% |
±2×2.5% |
|
4 |
Grupo vectorial |
|
|
Dyn11、Dyn11yn11、Yd11d11 |
|
5 |
nivel de aislamiento |
Tensión soportada al impulso tipo rayo |
kV |
75、125、200 |
|
Tensión soportada a frecuencia de potencia (HV) |
kV |
35、55、85 |
||
|
Tensión soportada a frecuencia de potencia (LV) |
kV |
5 |
||
|
Bucle de control secundario |
|
2.0 |
||
|
6 |
Nivel de ruido |
|
dB |
60 |
|
7 |
Clase de protección |
|
|
h andlowvoltage chamberIP54 |
