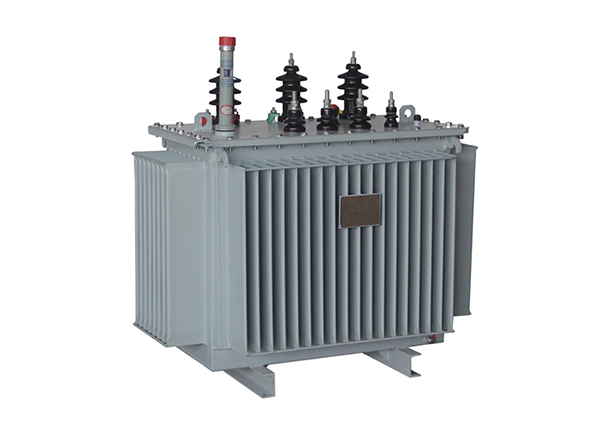

Serie De Transformadores Sumergidos En Aceite S11-M-30~6300/10

Estructura y principio de funcionamiento del transformador sumergido en aceite

El transformador sumergido en aceite es similar en estructura a otros transformadores y es uno de los tipos de transformadores clasificados según la forma de aislamiento del núcleo. Por lo tanto, tiene la característica distinguible de que sus bobinas están sumergidas en aceite, lo que puede reducir la imagen térmica del equipo interno.

Los elementos básicos del transformador sumergido en aceite incluyen el núcleo, la bobina y el pasante. El núcleo proporciona un camino para el flujo magnético; la bobina crea un campo magnético y está compuesta por una bobina de conductor, que se enrolla alrededor del núcleo y se aísla mediante una barrera de cartón y una pantalla. El grosor de la capa de aislamiento de la bobina aumenta con el incremento del voltaje. El pasante conecta la bobina del transformador con la subestación.

Los transformadores sumergidos en aceite se utilizan en redes de distribución de energía o subestaciones. Su núcleo y bobinas están sumergidos en aceite, que ejerce funciones de refrigeración y aislamiento. El aceite circula a través de los tubos dentro de las bobinas y alrededor de las bobinas y el conjunto del núcleo por movimiento por convección. En transformadores de baja potencia, el aceite se enfría por el exterior del tanque; en los de alta potencia, se enfría mediante radiadores refrigerados por aire.

Propósito del uso de transformadores sumergidos en aceite

Los transformadores sumergidos en aceite pueden instalarse en el suelo, sobre pedestales o postes para uso en exteriores. Ofrecen un rendimiento eficiente en una variedad de aplicaciones, incluyendo redes de transmisión y distribución de energía, generación de energía renovable e industrias pequeñas.

Los transformadores sumergidos en aceite tienen una gran capacidad, por lo que permiten ahorrar una cantidad considerable de electricidad, minimizar las pérdidas de energía, ahorrar energía y reducir los costos para los usuarios. Además, el aceite del equipo también puede refrigerar el núcleo de cable interno, mejorando así la durabilidad y el rendimiento eléctrico del transformador.

Características

Los transformadores trifásicos sumergidos en aceite producidos por nuestra empresa utilizan una nueva estructura de aislamiento para mejorar la capacidad de resistir cortocircuitos. El núcleo está fabricado con láminas de acero silíceo laminado en frío de alta calidad, la bobina adopta una estructura de cilindro multicapa o lámina, y todos los elementos de sujeción reciben un tratamiento especial anti-desengranamiento.

El producto tiene características de alta eficiencia y baja pérdida, puede ahorrar significativamente el consumo de electricidad y los costos de operación, brindando beneficios sociales notables, y es un producto nacional de alta tecnología.

Normas de implementación

GBT6451-2015: Parámetros técnicos y requisitos de los transformadores de energía sumergidos en aceite

GB 1094.1-2013: Transformadores de energía. Parte 1: Reglas generales

GB 1094.2-2013: Transformadores de energía. Parte 2: Ascenso de temperatura de los transformadores sumergidos en líquido

GB 1094.5-2008: Transformadores de energía. Parte 5: Capacidad de resistir cortocircuitos

GBT 1094.7-2008: Transformadores de energía. Parte 7: Directrices de carga para transformadores de energía sumergidos en aceite

Condiciones regulares de servicio

a La elevación (msnm, metros sobre el nivel del mar) es inferior a 1000 m;

b Temperatura ambiente;

c Temperatura ambiente máxima: +40℃;

d Temperatura media diaria máxima del aire: +20℃;

e Temperatura ambiente mínima al aire libre: -25℃;

bility to withstand short-circuits. The iron core is made of high-quality cold-rolled silicon steel sheet, and the winding is made of multilayer cylinder or foil structure. All fasteners adopt special anti-loose treatment;

+The product has the characteristics of high efficiency and low loss. It can greatly save power consumption and operating costs, bringing significant social benefits. It is the national high-tech product.
