KYN28-24(Z) Celda De CA Extraíble Blindada

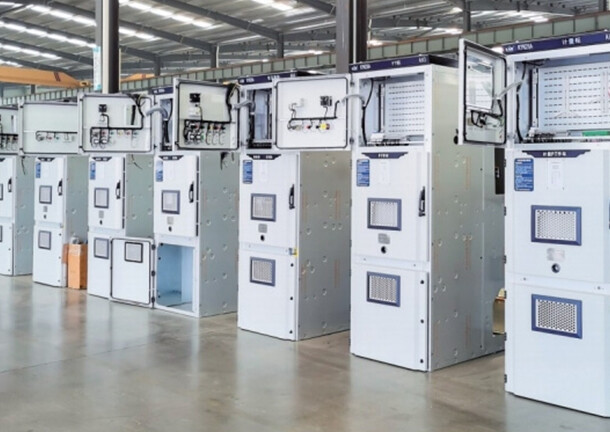

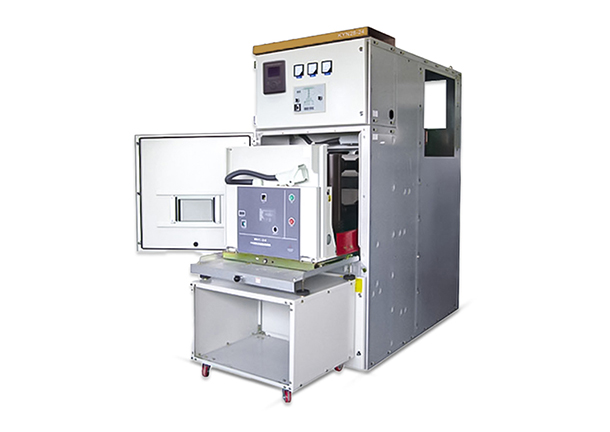

Celda de distribución de CA extraíble blindada KYN28-24(Z)

La celda de distribución metálica de CA móvil blindada serie KYN28-24(Z) (en adelante, "celda") es un dispositivo completo de distribución de energía para sistemas de bus único y sección de bus único de 20 kV CA trifásica, 50(60) Hz. Se utiliza principalmente en centrales eléctricas, transmisión de energía de generadores pequeños y medianos, distribución de energía en empresas industriales y mineras, recepción y transmisión de energía en subestaciones secundarias de sistemas eléctricos, así como en el arranque de grandes motores de alta tensión, etc., para implementar control, protección y monitoreo.

El tablero de distribución cuenta con la función de enclavamiento de "cinco prevenciones" que evita que el interruptor automático se empuje o tire con carga, que se abra o cierre accidentalmente, que el interruptor de tierra se cierre cuando esté cerrado, que entre accidentalmente en el compartimento bajo tensión y que se abra accidentalmente cuando la alimentación esté conectada. De hecho, es un dispositivo de distribución de energía con un rendimiento superior. El producto cumple con las normas GB3906, GB/T11022, IEC60298 y otras. IEC 62271-202: Tablero de distribución de alta tensión y equipos de control - Parte 202: Subestaciones prefabricadas de AT/BT

Tablero de distribución de CA blindado extraíble KYN28-24(Z)

a Temperatura ambiente: -15 °C a +40 °C;

b Altitud: ≤1000 m; C Humedad relativa: diaria ≤95 %, mensual ≤90 %;

d Intensidad sísmica: ≤8 °C;

e El lugar de instalación debe estar libre de incendios, peligro de explosión, contaminación grave, corrosión química o vibraciones intensas.

Nota: Si su producto se utiliza fuera de las condiciones mencionadas, contáctenos.

Celda de CA extraíble blindada KYN28-24(Z)

1. Celda de 24 kV con volumen compacto

La estructura de este producto es similar a la de la celda de media tensión de 12 kV. Es aplicable a sistemas de 20 kV y no requiere aislamiento compuesto ni separador de fase, lo que ofrece un excelente rendimiento de aislamiento.

2. Estructura segura, instalación flexible

Este cuadro eléctrico se compone de dos partes: el cuerpo del armario y la parte extraíble intermedia (es decir, el carro de mano). El cuerpo del armario está dividido en cuatro compartimentos separados. El grado de protección de la carcasa es IP4X, y es IP2X cuando las puertas del compartimento y la de la cámara del interruptor están abiertas. Cuenta con líneas aéreas de entrada y salida, líneas de entrada y salida de cables y otros esquemas funcionales. Puede convertirse en una unidad de distribución de energía con diferentes esquemas y formas tras la permutación y combinación. Este cuadro eléctrico se puede instalar, depurar y mantener desde la parte frontal, por lo que puede disponerse en dúplex, adosado o contra la pared, lo que no solo mejora su seguridad y flexibilidad, sino que también reduce el espacio en planta.

3.Capacidad de resistencia a los impulsos del rayo

4. Diversos carros de mano, operación conveniente

El armazón del carro de mano está hecho de una placa de acero delgada y ensamblado tras ser procesado por una máquina CNC. El carro está aislado con el gabinete, y el enclavamiento mecánico es seguro, confiable y flexible. Según la misma función, el carro de mano se puede dividir en carro para interruptores automáticos, carro para transformadores de voltaje y carro de aislamiento, con las mismas especificaciones que el carro, que pueden ser reemplazadas. El carro de mano cuenta con una posición de desconexión, una posición de prueba y una posición de trabajo en el cuerpo del gabinete, y cada posición cuenta con un dispositivo de posicionamiento para garantizar la confiabilidad del enclavamiento. Debe operarse de acuerdo con el procedimiento anti-mal funcionamiento del enclavamiento. Todo tipo de carros de mano se pueden extraer y extraer mediante un tornillo. La operación es fácil y flexible para los operadores. Cuando sea necesario extraer el gabinete manualmente, se puede utilizar un carro de transferencia especial para sacarlo cómodamente para diversas inspecciones y mantenimiento; es de tipo intermedio, de tamaño pequeño, lo que facilita la inspección y el mantenimiento.

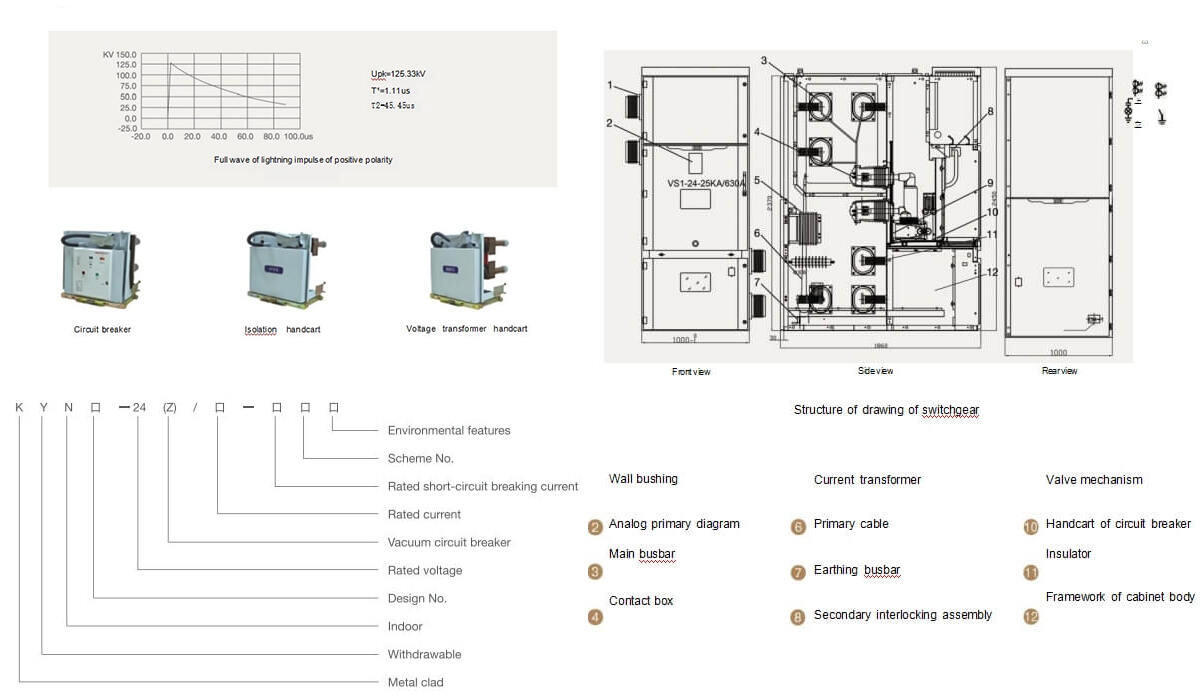

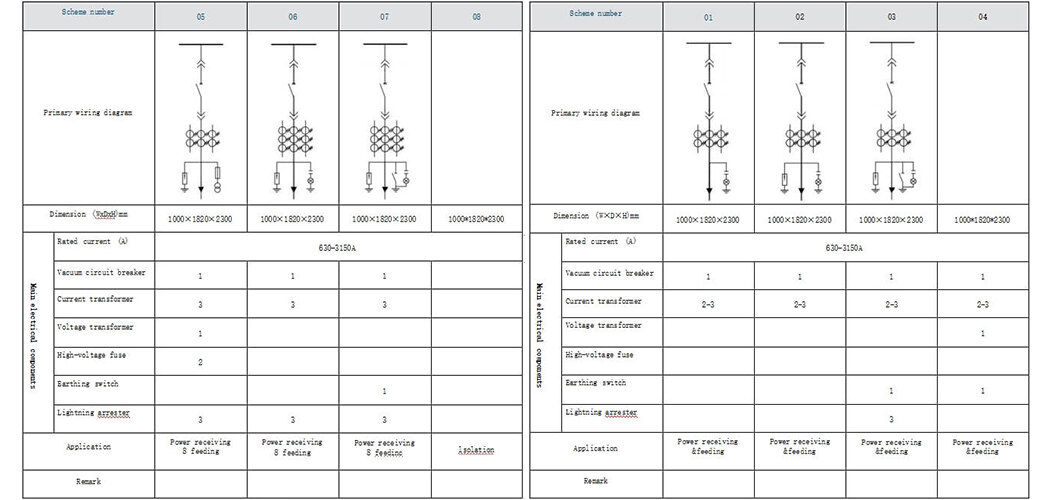

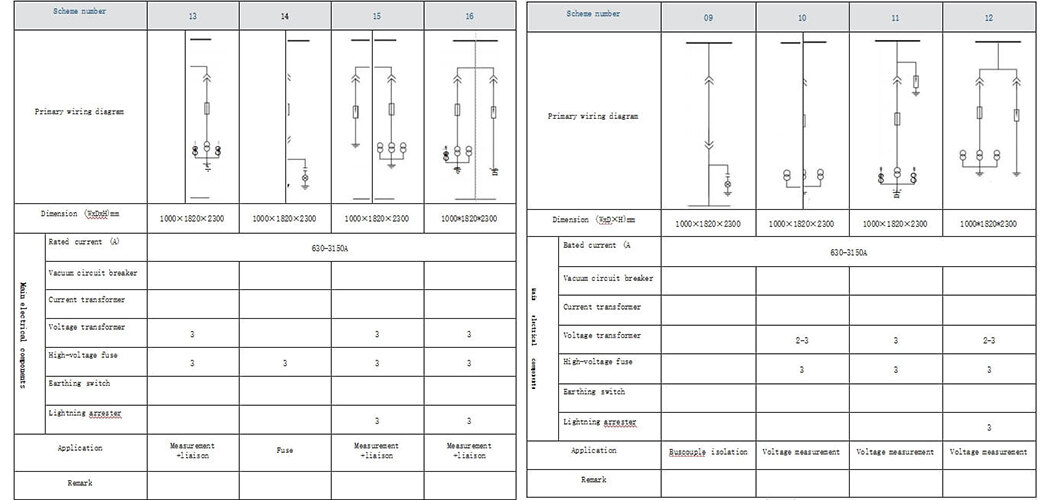

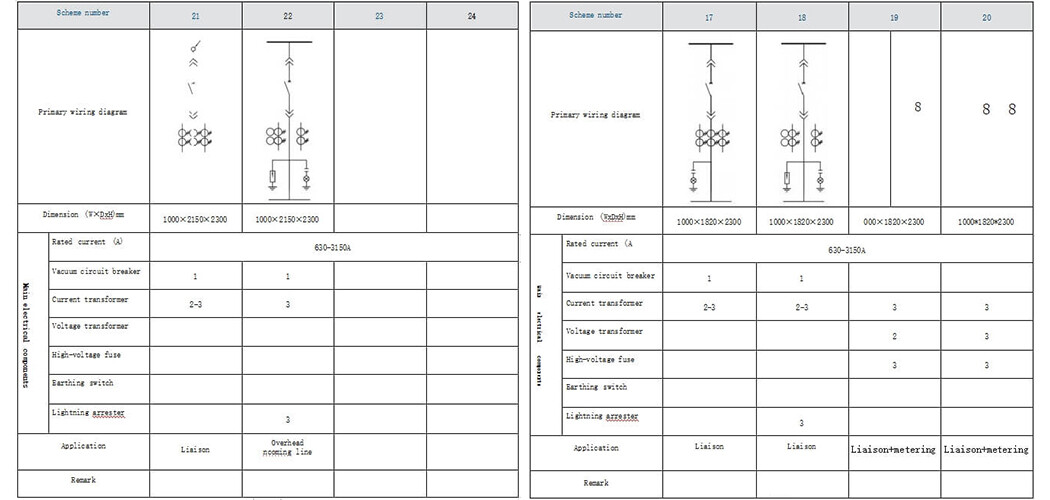

Diagrama del esquema del circuito principal
