Tensión nominal: 6kV-35kv
Capacidad nominal: 100kva-15000kva
Escenarios de aplicación: Lugares de distribución de energía como empresas industriales y mineras, agricultura y edificios civiles, así como lugares con mucha contaminación por aceite y sustancias químicas en las industrias petrolera y química.
Certificaciones y estándares: CE emitido por TÜV • CB IEC EN ISO 9001• 14001• 45001.
¿Qué es un transformador de metal amorfo?
Los transformadores de metal amorfo están diseñados para reducir las pérdidas del transformador y las pérdidas en vacío durante su funcionamiento. Su parte clave es el núcleo de hierro: a diferencia de los tradicionales, los transformadores de metal amorfo utilizan metal amorfo en lugar de láminas de acero silíceo como material para fabricarlo, lo que los convierte en un nuevo tipo de transformador eficiente en energía.

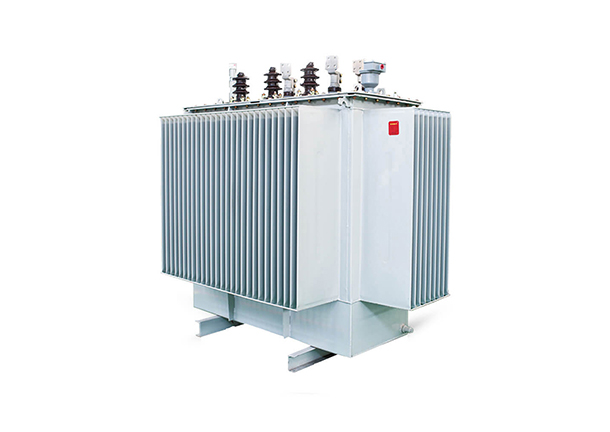

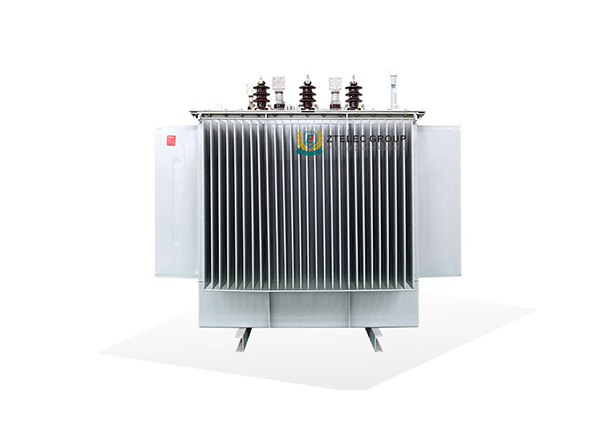

La versión de transformador de aceite con aleación amorfa es básicamente más regular en apariencia que los transformadores ordinarios, y muchos de ellos tienen una forma "plana".
Qué es una aleación amorfa?
La aleación amorfa es un material con estructura de aleación amorfa, compuesto por hierro, indio, silicio, boro, carbono, etc. Se prepara mezclando estos elementos en una proporción determinada y mediante un proceso de enfriamiento rápido. Hoy en día, en la fabricación de transformadores, este material se utiliza en productos como transformadores secos y transformadores sumergidos en aceite.
¿Cuáles son las ventajas de los transformadores sumergidos en aceite con aleación amorfa?
La razón principal es que pueden reducir eficazmente las pérdidas en vacío del transformador, logrando así el objetivo de ahorro de energía y reducción de pérdidas. Los ensayos demuestran que las pérdidas de hierro de la aleación amorfa se reducen entre un 70% y un 80% en comparación con el acero silíceo. Esta reducción de pérdidas disminuye la demanda de generación de energía y se alinea mejor con el concepto de ahorro de energía y protección del medio ambiente.
Características
La aleación amorfa es un nuevo tipo de material eficiente en energía. Sus átomos metálicos tienen una estructura amorfa desordenada, y su estructura cristalina es completamente diferente de la del acero silíceo, lo que facilita más la magnetización y desmagnetización.
Las láminas del núcleo de hierro son extremadamente delgadas, con un grosor de solo 0,025 mm, incluso más delgadas que la décima parte del grosor de una lámina de acero silíceo ordinaria.
Al utilizar este nuevo material para los núcleos de transformadores, se obtienen características como alta inducción magnética de saturación, bajas pérdidas, baja corriente de excitación y buena estabilidad térmica.
Los transformadores de aleación amorfa tienen ventajas como bajas pérdidas en vacío, fuerte capacidad anti-cortocircuito, estructura avanzada, ahorro de energía y evidente protección del medio ambiente, por lo que son una opción ideal para el ahorro de energía en la actualidad.
¿Por qué elegirnos?
Somos un fabricante con dos décadas de experiencia en la suministro de equipos de transmisión y distribución de energía.
● Hemos atendido a 57 países con más de 1000 casos de éxito.
● Contamos con 38 técnicos de I+D.
● Disponemos de un taller de 90.000 m².
● Colaboramos con 16 marcas internacionales reconocidas.
● Hemos sido proveedor OEM de Schneider durante 10 años.
|
Capacidad nominal (kVA) |
Grupo de voltaje |
Grupo vectorial |
Loss (W) |
No-load current(%) |
Impedance voltage (%) |
Boundary dimensior (L×W×H,mm) |
Weight(kg) |
||
|
HV (kV) |
LV(kV) |
No-loadloss(W) |
Loadloss(W) |
||||||
|
30 |
11 10.5 10 6.3 6 |
0.4 |
Dyn11 or Yyn0 |
33 |
600 |
1.5 |
4 |
920×850×830 |
410 |
|
50 |
43 |
870 |
1.2 |
1040×780×870 |
520 |
||||
|
63 |
50 |
1040 |
1.1 |
1010×810×880 |
570 |
||||
|
80 |
60 |
1250 |
1.0 |
1060×830×910 |
640 |
||||
|
100 |
75 |
1500 |
0.9 |
1140×830×860 |
750 |
||||
|
125 |
85 |
1800 |
0.8 |
1110×880×950 |
830 |
||||
|
160 |
100 |
2200 |
0.6 |
1130×880×1000 |
940 |
||||
|
200 |
120 |
2600 |
0.6 |
1240×900×1020 |
1090 |
||||
|
250 |
140 |
3050 |
0.6 |
1290×900×1070 |
1250 |
||||
|
315 |
170 |
3650 |
0.5 |
1380×840×1110 |
1470 |
||||
|
400 |
200 |
4300 |
0.5 |
1420×920×1250 |
1710 |
||||
|
500 |
240 |
5150 |
0.5 |
4.5 |
1360×1040×1180 |
1990 |
|||
|
630 |
320 |
6200 |
0.3 |
1530×1120×1310 |
2390 |
||||
|
800 |
380 |
7500 |
0.3 |
1880×1210×1360 |
2760 |
||||
|
1000 |
450 |
10300 |
0.3 |
2040×1520×1360 |
3240 |
||||
|
1250 |
530 |
12000 |
0.2 |
2140×1520×1430 |
3820 |
||||
|
1600 |
630 |
14500 |
0.2 |
2260×1540×1500 |
4620 |
||||
