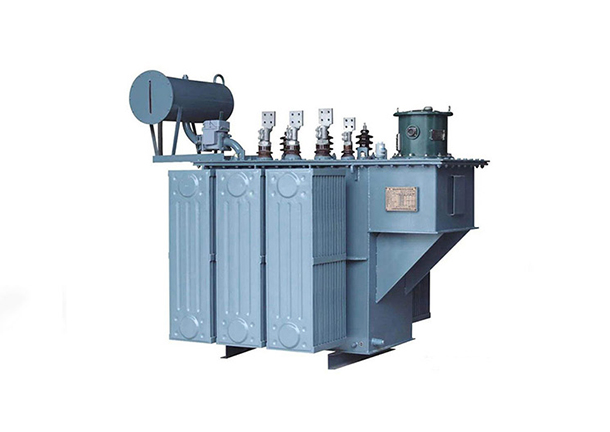

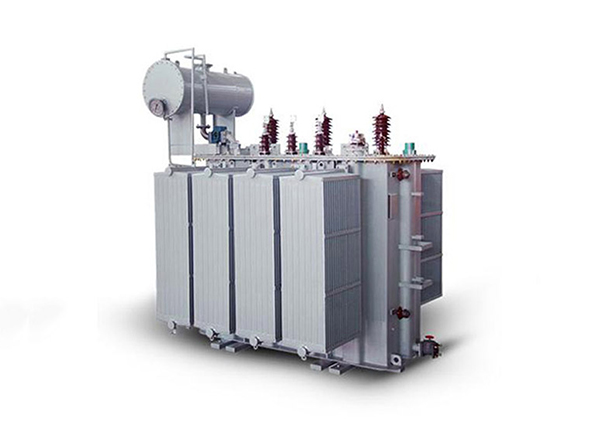

ZTELEC Electric Technology (Zhengzhou) Co., Ltd. Transformador Inmerso en Aceite.

El transformador inmerso en aceite es similar a un transformador convencional en su estructura. Es uno de los tipos de transformador clasificados según el tipo de aislamiento de su núcleo. Por lo tanto, presenta la característica distintiva de sus bobinas inmersas en aceite, que pueden reducir la imagen térmica de los equipos que lo componen.

Los elementos básicos del transformador inmerso en aceite consisten en núcleo, devanado y buje. El núcleo proporciona una vía para el flujo magnético. El devanado crea un campo magnético. Consiste en una bobina conductora enrollada en el núcleo y aislada con una barrera y blindaje de cartón. El espesor de la capa aislante del devanado aumenta con el aumento de la tensión. El buje conecta el devanado del transformador a la subestación.

Los transformadores inmersos en aceite se utilizan en la distribución eléctrica o en subestaciones. Su núcleo y bobinas están sumergidos en aceite, que los refrigera y aísla. El aceite circula por las tuberías de las bobinas y alrededor de ellas y del conjunto del núcleo mediante convección. El aceite se enfría desde el exterior del tanque en las potencias bajas y mediante radiadores refrigerados por aire en las altas.

Finalidad del uso de transformadores sumergidos en aceite

Los transformadores de aceite pueden instalarse en el suelo, pedestales o postes para uso en exteriores. Ofrecen un rendimiento eficiente en diversas aplicaciones, como redes de transmisión y distribución de energía, generación de energías renovables y pequeñas industrias.

Los transformadores de aceite tienen una gran capacidad, lo que permite un gran ahorro de electricidad, minimiza las pérdidas de potencia, ahorra energía y reduce los costos de usuario. Además, el aceite en la máquina también puede enfriar el núcleo interno del cable, mejorando así la durabilidad y el rendimiento eléctrico del equipo del transformador.

Características

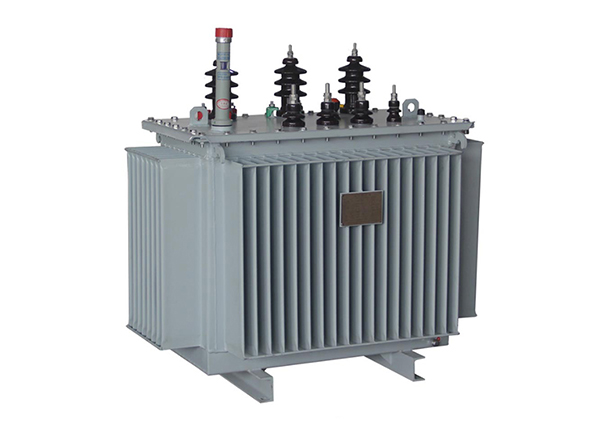

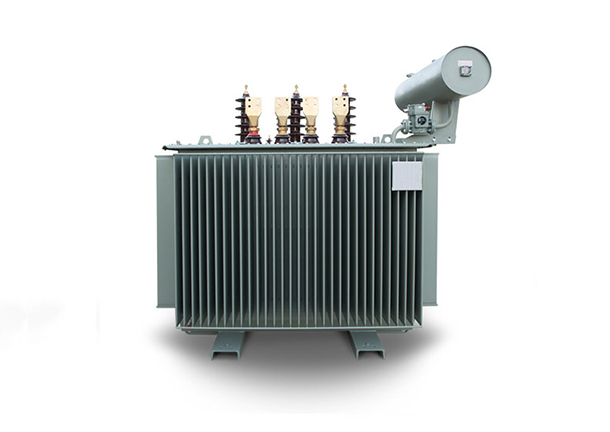

Traducción al español El transformador hermético completamente sellado adopta un tipo sellado lleno de aceite. La carcasa del tanque de aceite corrugado se adapta a la expansión del aceite gracias a su propia elasticidad y es un tanque de aceite sellado, que ha sido ampliamente utilizado en various equipos de distribución de energía. El núcleo de hierro está fabricado con láminas de acero silíceo orientado de alta calidad laminado en frío, mediante el proceso automático de corte transversal y el proceso de solape escalonado. Este diseño mejora la distribución de la densidad de flujo magnético dentro del núcleo de hierro, reduce la energía de vibración del núcleo y disminuye eficazmente el ruido y las pérdidas energéticas. La bobina se enrolla con hilo de esmalte de alta resistencia (o hilo recubierto de papel), con estructura cilíndrica (o en pasteles) y distribución uniforme de amperios-vuelta. Su estructura de aislamiento es razonable y posee una fuerte resistencia al cortocircuito. El cuerpo del transformador está sujeto con una estructura anti-desengranamiento: las partes de sujeción están equipadas con tuercas de bloqueo y se adopta una estructura sin núcleo suspendido, lo que garantiza que no se aflojen después de un transporte a larga distancia. Las láminas corrugadas del tanque de aceite corrugado reemplazan al conservador de aceite. Estas láminas pueden expandirse y contraerse con los cambios en el volumen del aceite del transformador, aislando el transformador de la atmósfera. Esto previene y retarda el deterioro del aceite y la humedad del aislamiento, mejora la fiabilidad del funcionamiento y permite que el transformador funcione normalmente sin mantenimiento. Está equipado con un termómetro de señal para "monitoreo remoto" y una válvula de liberación de presión, lo que incrementa la fiabilidad del funcionamiento del transformador.
