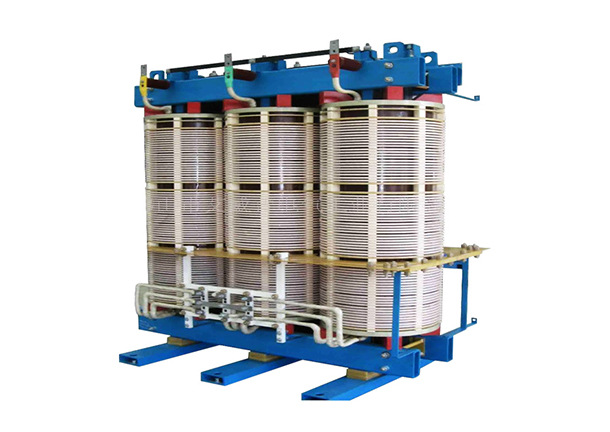

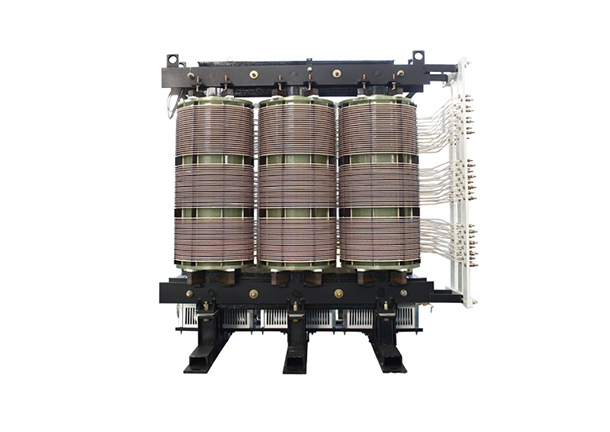

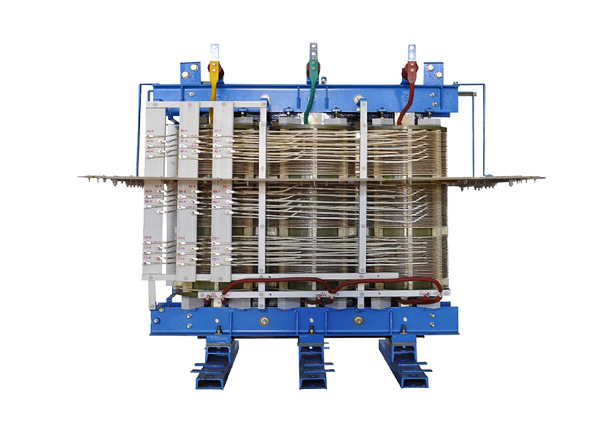

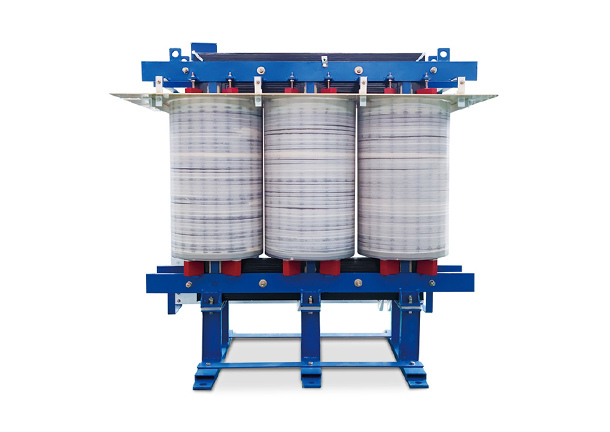

Transformador Rectificador De Desplazamiento De Fase

Nuestra empresa produce transformadores rectificadores de desplazamiento de fase de tipo seco con una alta tensión nominal de hasta 35 kV y una capacidad de hasta 15 000 kVA. Estos productos se utilizan ampliamente en los sectores del petróleo, la química, la metalurgia, la industria textil, el carbón, el cemento, la laminación (acería), etc.

Características del transformador de tensión ajustable con rectificador de desplazamiento de fase

Esta serie de productos se caracteriza por una forma de onda suave, baja contaminación armónica, buena disipación de calor, alta resistencia al impacto térmico, alta capacidad de sobrecarga, bajas pérdidas, bajo nivel de ruido y fácil mantenimiento. Funciona como fuente de alimentación aislada en el dispositivo de regulación de velocidad de frecuencia variable de alta tensión y puede combinarse con dicho dispositivo para implementar diversas tecnologías y suprimir eficazmente el contenido armónico.

Aplicación del Transformador de Tensión Ajustable con Rectificador de Desplazamiento de Fase

Es adecuado para las industrias eléctrica, petrolera, química, metalúrgica, de suministro de agua municipal, de tratamiento de aguas residuales, textil, papelera, farmacéutica, carbonera, cementera, laminadora (acerería) y otras.

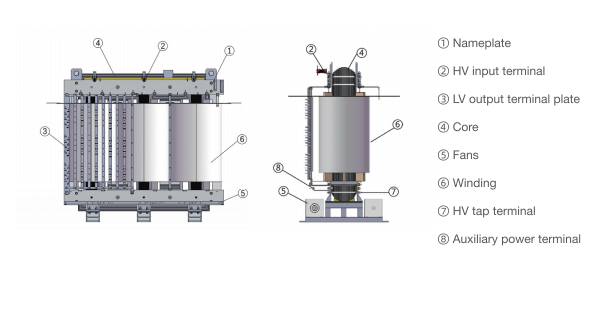

Estructura del Transformador de Tensión Ajustable con Rectificador de Desplazamiento de Fase

a. El núcleo está hecho de chapa de acero al silicio laminada en frío de alta calidad, cuidadosamente laminada en diagonal a 45°.

b. El aislamiento del transformador es de clase H, con una vida útil de 25 años, similar a la de los transformadores convencionales.

c. La estructura de la bobina no está encapsulada y ofrece excelentes propiedades ignífugas.

d. El aislamiento de los cables es de clase H. Los productos han sido pintados con laca de triple protección y curados a alta temperatura, lo que refuerza su capacidad anticortocircuito.

e. La carcasa del transformador está hecha de chapa de acero de alta calidad.

f. Los cables de entrada y salida del transformador generalmente se conectan desde la parte inferior. Los orificios para cables están ubicados en la base de la caja del transformador y se instala un dispositivo para fijar el cable.

Normas de Implementación

IEC 60076-1-5: Transformador de Potencia.

IEC 61378-1:1997: Transformador Rectificador - Transformador Industrial.

JB/T 8636-1997: Transformador Convertidor de Potencia.

GB1094.11-2007: Transformador de Potencia de Tipo Seco.

GB1094.1-2013: Transformador de Potencia - General.

GB1094.2-2013: Transformador de Potencia - Aumento de Temperatura.

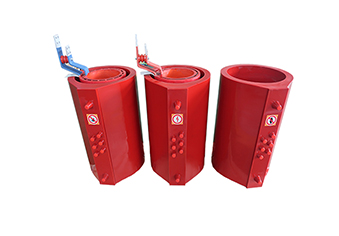

Detalles de las Piezas

Taller de productos

Evaluaciones de Transformadores

ZTELECGROUP Transformer Company cuenta con una amplia experiencia en diseño de transformadores y operación en sitio, lo que nos permite evaluar con precisión su estado antes y después de una falla.

Estas evaluaciones pueden realizarse en campo o en cualquiera de nuestras instalaciones de primera clase, dependiendo del tamaño del transformador evaluado y su ubicación.

Los servicios típicos de evaluación de transformadores incluyen:

Evaluación del estado en campo.

Muestreo y análisis de aceite en colaboración con TJ|H2b Analytical Services.

Pruebas especializadas de transformadores con equipos de última generación.

Investigación de fallas en campo o en fábrica.

Tipo y significado del transformador de tensión ajustable con rectificador de desplazamiento de fase

ZT(P) ZT: Transformador rectificador para convertidor de frecuencia (ZP: Para fuente de alimentación con conversión de frecuencia)

S Trifásico

Tipo de refrigeración (Refrigeración por aire natural omitida, F: Refrigeración por aire forzado).

G Transformador de potencia de tipo seco (sin encapsular).

Clase de aislamiento (Aislamiento de clase B-S, Aislamiento de clase H-H).

Capacidad nominal (KVA).

Nivel de tensión (KV).

Parámetros de rendimiento
