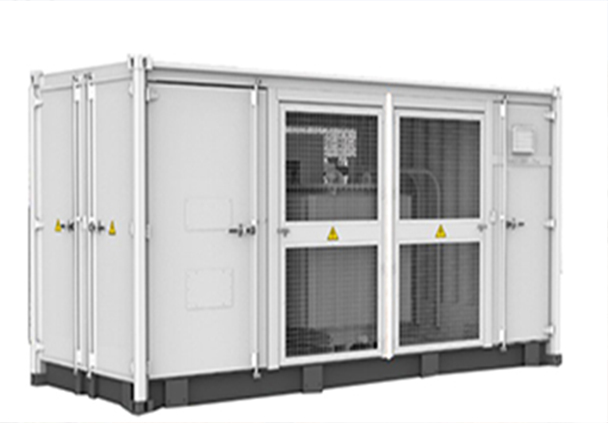

Subestación Compacta MV Tipo Contenedor Llave en Mano

La subestación compacta de media tensión (MV) tipo contenedor llave en mano de ZTELEC YUGUANG está diseñada para ofrecer una solución eficiente, flexible y de rápida implementación para proyectos de distribución eléctrica.

Gracias a su estructura preensamblada y modular, esta subestación permite un transporte sencillo y una instalación rápida en sitio, reduciendo significativamente los tiempos de construcción y puesta en marcha.

Diseño y Características Técnicas

Este sistema está diseñado para aplicaciones de hasta 35kV y 3.5MW, integrando todos los componentes esenciales en una solución compacta y altamente confiable.

Principales características:

Diseño tipo contenedor, ideal para transporte internacional
Solución llave en mano, lista para instalación y operación
Estructura modular, adaptable a diferentes configuraciones
Preensamblada en fábrica, fácil instalación y comisionamiento
Separación MV y LV, mayor seguridad operativa
Sala de control independiente
Acceso frontal a componentes clave para mantenimiento rápido
Análisis en línea, facilitando diagnóstico y solución de fallas
Reemplazo rápido de equipos principales gracias a su diseño modular

Cumplimiento de Normativas Internacionales

Todos los componentes han sido sometidos a pruebas de tipo y cumplen con estrictos estándares internacionales:

IEC 60076 (Transformadores)
IEC 62271 (Switchgear de media tensión)
IEC 61439 (Tableros de baja tensión)

Ventajas de la Subestación Compacta

Instalación rápida, reduciendo costos de obra civil
Alta confiabilidad y seguridad
Flexibilidad para diferentes proyectos energéticos
Mantenimiento simplificado
Ideal para proyectos remotos o de rápida expansión

Aplicaciones

Esta subestación es ideal para:

Proyectos industriales
Energía renovable (solar/eólica)
Infraestructura urbana
Minería y petróleo
Zonas remotas o de difícil acceso

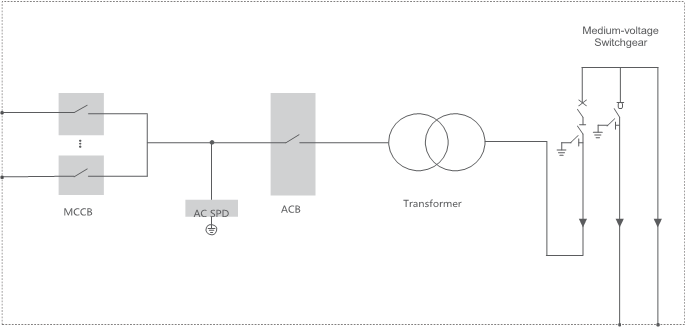

Diagrama de circuito – Grupo vectorial: Dy11/Dyn5

Diagrama de circuito - Grupo vectorial: Dy11/Dyn5

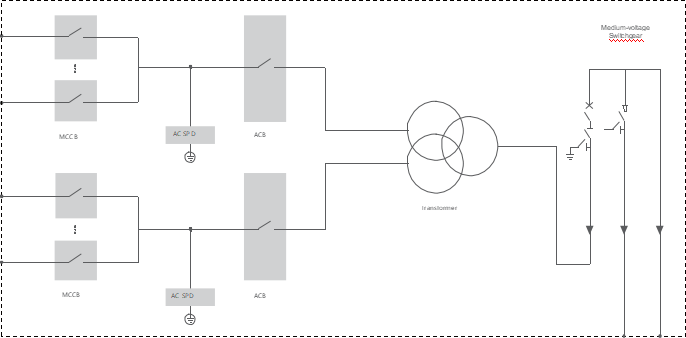

Circuit diagram -Vector group: Dy11y11/Dyn11

Diagrama de circuito - Grupo vectorial: Dy11y11/Dyn11

Datos Técnicos – Subestación Compacta MV Tipo Contenedor (Llave en Mano)

1. Transformador

Parámetro	Especificación
Tipo de transformador	Sumergido en aceite
Potencia nominal	3150 kVA @ 40 ℃
Potencia máxima	3500 kVA @ 30 ℃
Grupo vectorial	Dy11
Tensión LV / MV	0.11–0.8 kV / 3.3–35 kV
Corriente máxima de entrada	2525 A
Frecuencia	50 / 60 Hz
Regulación de tomas (HV)	0, ±2×2.5%
Eficiencia	≥ 99%
Tipo de enfriamiento	ONAN
Impedancia	7% (±10%)
Tipo de aceite	Aceite mineral (libre de PCB)
Material del devanado	Cobre (Cu)
Clase de aislamiento	Clase A

2. Switchgear de Media Tensión (MV)

Parámetro	Especificación
Tipo de aislamiento	SF6
Tensión nominal	3.3 / 6.3 / 11 / 20 / 22 / 30 / 33 / 35 kV
Corriente nominal	630 A
Resistencia a arco interno	IAC AFL 20 kA / 1s
Número de alimentadores	3 feeders

3. Panel de Baja Tensión (LV)

Parámetro	Especificación
ACB	3200 A / 110–800 Vac / 3P, 1 unidad
MCCB	250 A / 110–800 Vac / 3P, 14 unidades

4. Sistema de Protección

Parámetro	Especificación
Protección de entrada AC	Interruptor automático
Protección del transformador	Temperatura, nivel y presión de aceite
Protección por relé	50 / 51, 50N / 51N
Protección contra sobretensión LV	Tipo II (opcional Tipo I+II)

5. Datos Generales

Parámetro	Especificación
Dimensiones (An × Al × Pr)	6058 × 2896 × 2438 mm
Peso aproximado	15 toneladas
Temperatura ambiente	-20 ℃ a +60 ℃ (opcional -30 ℃)
Fuente auxiliar	5 kVA / 400 V (opcional hasta 40 kVA)
Grado de protección	IP54
Humedad relativa	0 – 95% (sin condensación)
Altitud	≤1000 m (opcional mayor altitud)
Comunicación	RS485 / Ethernet / Fibra óptica
Normativas	IEC 60076, IEC 62271-200, IEC 62271-202, IEC 61439-1, EN50588-1
