Tensiones Nominales MT：6 /13.8/33 /40.5kV
Capacidad nominal:100 kVA – 12000 kVA

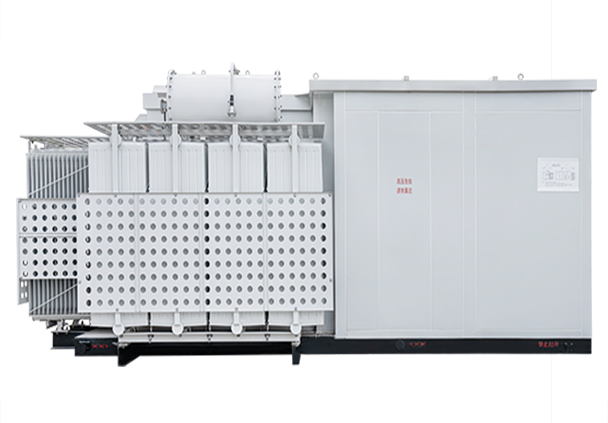

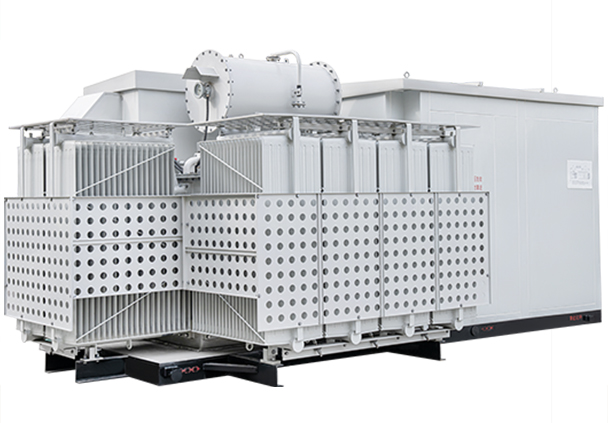

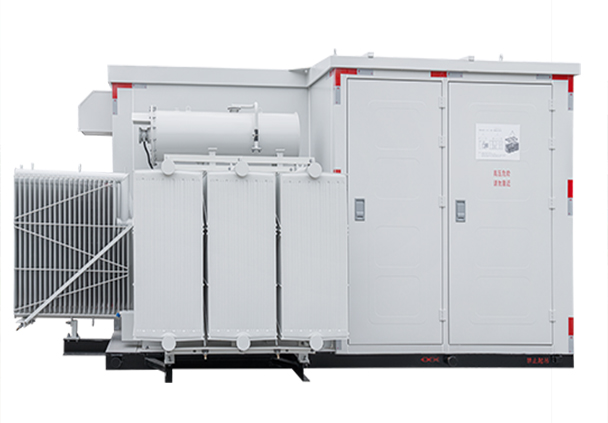

La Subestación Compacta de Energía Eólica / Solar (Tipo chino) es una subestación preensamblada de alta tensión / baja tensión que integra equipos de interruptores de alta tensión, transformadores elevadores sumergidos en aceite, aparamenta de baja tensión y equipos auxiliares correspondientes.
La Subestación Compacta de Energía Eólica / Solar (Tipo chino) es una subestación prefabricada de alta tensión y baja tensión que integra equipos de conmutación de media/alta tensión, transformador elevador sumergido en aceite, aparamenta de baja tensión y equipos auxiliares dentro de una estructura compacta.
Esta solución está diseñada específicamente para sistemas de generación de energía eólica y fotovoltaica, proporcionando una distribución de energía eficiente, segura y confiable.
La subestación eleva la energía generada a baja tensión por las turbinas eólicas o los inversores fotovoltaicos hasta 40,5 kV mediante un transformador elevador sumergido en aceite.
Posteriormente, la energía eléctrica se transmite a través del sistema de red de 40,5 kV, permitiendo la integración eficiente con la red eléctrica.
Gracias a su diseño integrado y compacto, se convierte en un equipo esencial para proyectos de generación de energía renovable, especialmente en parques eólicos y plantas solares fotovoltaicas.
La estructura utiliza una cubierta superior integral, proporcionando alto nivel de protección, diseño compacto y ocupación mínima de espacio, ideal para instalaciones en parques renovables.
El compartimento de alta tensión utiliza gabinetes de media/alta tensión con interruptores de carga con fusibles o interruptores automáticos de vacío, garantizando una protección eléctrica confiable y facilitando las tareas de mantenimiento y reparación.
El tanque del transformador está equipado con múltiples sensores y dispositivos de monitoreo, incluyendo:
Manómetro con comunicación
Señal de operación del interruptor de carga
Señal de bajo nivel de aceite
Señal de alarma de alta temperatura
Señal de disparo por sobretemperatura
A través de un dispositivo de microcomputadora y conexión con la red del sistema principal, la subestación puede realizar:
Telemetría
Control remoto
Monitoreo en tiempo real
También se pueden integrar funciones adicionales como:
Medición de temperatura por fibra óptica
Dispositivo de deshumidificación
Cerradura inteligente controlada por APP
El equipo cuenta con grado de protección IP54, lo que permite su operación confiable en entornos exigentes como:
Zonas de viento fuerte y arena
Desiertos
Praderas
Regiones con temperaturas extremas
Gracias a su diseño prefabricado y modular, la subestación permite:
Instalación rápida en campo
Mantenimiento sencillo
Costos operativos reducidos
Esto la convierte en una solución altamente eficiente para proyectos de energía renovable a gran escala.
| Subestación Compacta de Energía Eólica / Solar (Tipo chino) | ||
| Características del recinto | ||
| Capacidad nominal (kVA) | ≤12000 | |
| Tensión | Alta tensión (kV) | ≤40.5 |
| Baja tensión (kV) | Viento:0.69~1.14 / Solar:0.27~0.8 | |
| Tipo de recinto | Tipo de material | Acero inoxidable/Acero galvanizado/Acero laminado en frío |
| Espesores (mm) | ≤3 | |
| Nivel de protección de la carcasa exterior | IP54 | |
| Frecuencia nominal (Hz) | 50 / 60 | |
| Formas de control operacional | Manual / Motorizado / Remoto | |
| Dimensión externa | Personalizado bajo pedido | |
| Pieza de transformador | ||
| Tipo de transformador | Tipo de aceite | |
| Tipo de enfriamiento | Aceite:ONAN / ONAF | |
| Tensión de regulación de derivación | ±5% or ±2*2.5% | |
| Nivel de ruido (db) | ≤60 | |
| Pieza de interruptor de alta tensión | ||
| Tipo | RMU / Soldado al gabinete como una sola unidad | |
| Medio dieléctrico | SF6 / Aire seco | |
| Corriente nominal (A) | 630~4000 | |
| Corriente nominal soportada a cortocircuito (kA) | 25 / 31.5 | |
| Pieza de interruptor de baja tensión | ||
| Tipo | Interruptor de tipo cajón / Interruptor de tipo fijo | |
| Corriente nominal de la barra colectora principal (A) | ≤6300 | |
| Circuito MCCB | （250A/320A/400A/personalizado） | |
| Número de circuitos | 6~20 | |
| Declaración: Este producto es una clase personalizada, los requisitos especiales se pueden personalizar de acuerdo con los requisitos del cliente. | ||
