Tensiones Nominales ：10KV
Capacidad nominal:30–2000kVA

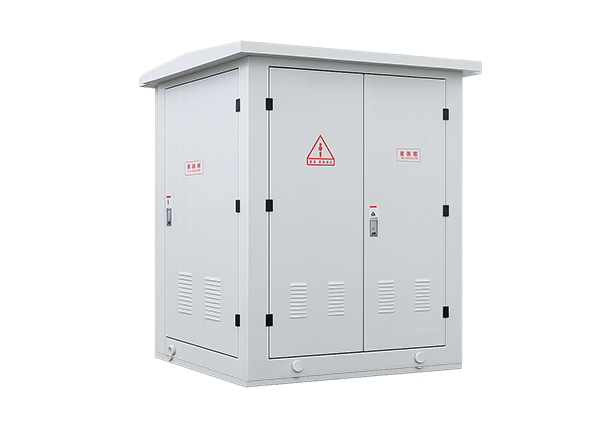

La subestación prefabricada compacta e inteligente ofrece mayor flexibilidad que las subestaciones convencionales.
Se utiliza ampliamente en la transformación de redes eléctricas urbanas, comunidades residenciales, parques industriales, centros comerciales, aeropuertos, estaciones, puertos y otras aplicaciones de distribución de energía eléctrica.

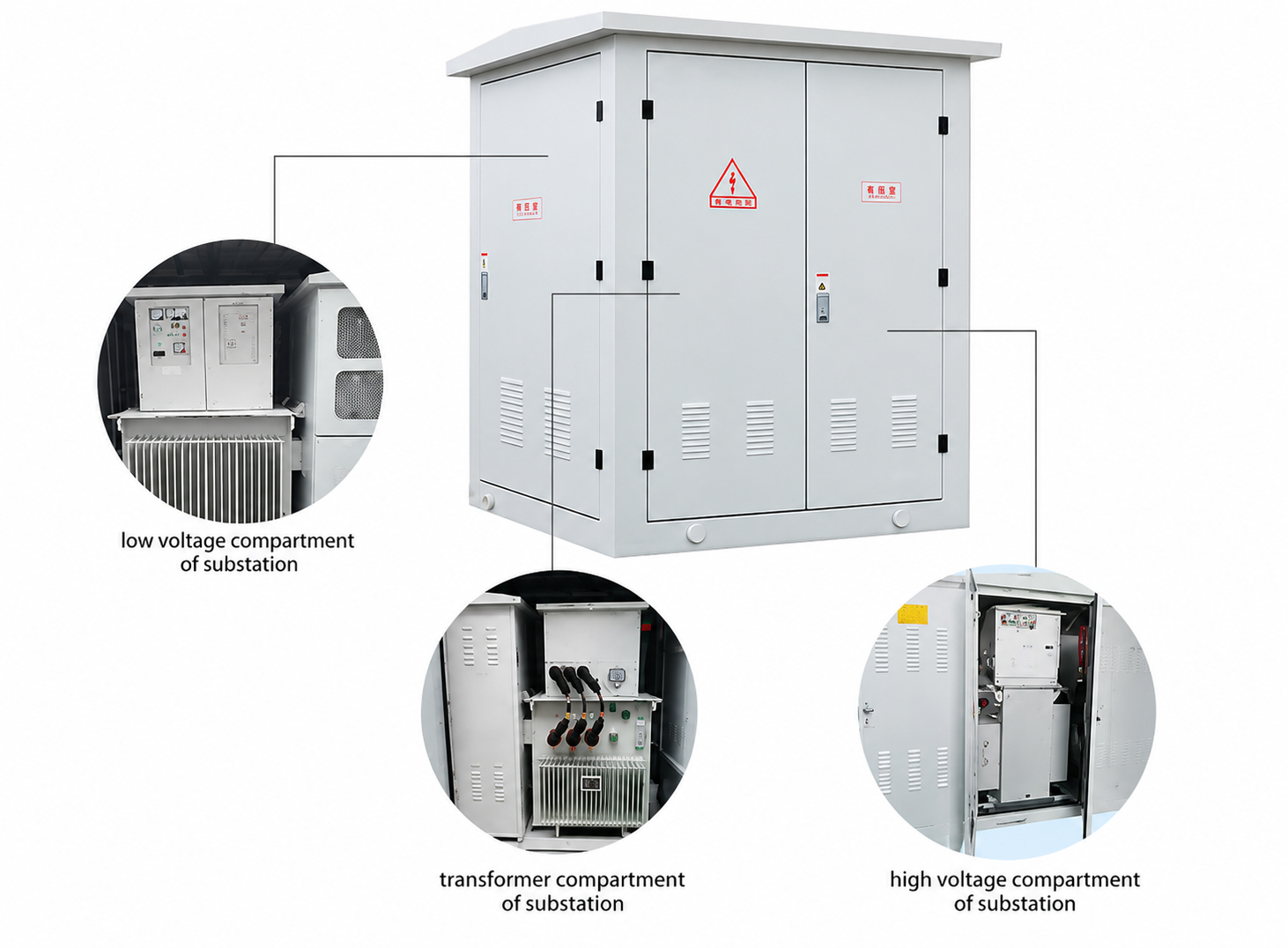

La subestación prefabricada (también llamada subestación compacta) consta de aparamenta de alta tensión, transformador y equipos de distribución de baja tensión. El recinto generalmente se divide en tres compartimentos: cámara de alta tensión, cámara del transformador y cámara de baja tensión, dispuestos en una estructura en forma de "目" o "品". El transformador constituye el cuerpo principal, mientras que el interruptor de carga de alta tensión y el fusible se instalan dentro del tanque del transformador, formando una estructura compacta e integrada.
La subestación prefabricada compacta e inteligente de estilo europeo combina las ventajas de los interruptores de carga de alta tensión, los fusibles limitadores de corriente de alta tensión y los interruptores automáticos de baja tensión. Proporciona una protección eléctrica y mecánica fiable contra sobrecargas y cortocircuitos.
La carcasa incorpora tecnología avanzada de tratamiento anticorrosión, ofreciendo una excelente resistencia a la corrosión y durabilidad. Su estructura flexible facilita el transporte y la instalación, ocupa poco espacio y funciona de forma segura y fiable.
La subestación compacta de estilo europeo utiliza materiales aislantes de alto rendimiento y un diseño eléctrico avanzado, lo que da como resultado una estructura compacta y estéticamente atractiva, a la vez que cumple con los requisitos modernos de distribución de energía. Además, ofrece un bajo costo de inversión y una alta eficiencia económica.
Lado de baja tensión
El interruptor principal del lado de baja tensión utiliza un interruptor automático universal o de caja moldeada con protección selectiva.
El interruptor de salida incorpora un nuevo tipo de interruptor de caja de plástico de tamaño compacto y funcionamiento flexible, con capacidad para hasta 30 circuitos de salida.
Puede equiparse con dispositivos de compensación de potencia reactiva, compatibles con soluciones de compensación automática de potencia reactiva mediante contactores y sin contacto.
La subestación inteligente integrada puede equiparse con transformadores de tipo seco, transformadores sumergidos en aceite, transformadores totalmente cerrados de las series S9, S10 y S11, así como transformadores de aleación amorfa y transformadores de tipo seco con aislamiento NOMEX.
Debajo del transformador se instala un bastidor base con rodillos para facilitar su desplazamiento e instalación.
| Nº | Ítem | Unidad | Interruptor de Carga FN12-12 | Interruptor de Carga al Vacío Interior FZN25-12 |
|---|---|---|---|---|
| 1 | Tensión nominal | kV | 10 | 10 |
| 2 | Tensión máxima de operación | kV | 12 | 12 |
| 3 | Frecuencia nominal | Hz | 50 | 50 |
| 4 | Corriente nominal | A | 630 | 630 |
| 5 | Corriente soportada de corta duración | A | 630 | 630 |
| 6 | Corriente nominal de cierre en cortocircuito (RMS) | kA/s | 20/2 | 20/4 |
| 7 | Corriente de estabilidad dinámica | kA | 50 | 50 |
| 8 | Corriente soportada de corta duración (Pico) | kA | 50 | 50 |
| 9 | Número de maniobras a plena carga | Veces | 20 | 10000 |
| 10 | Vida mecánica | Veces | 2000 | 10000 |
| 11 | Tensión soportada a frecuencia industrial 1 min (fase-fase / fase-tierra) | kV | 42 | 42 |
| 12 | Tensión soportada de impulso atmosférico (fase-fase / fase-tierra) | kV | 75 | 75 |
| Modelo Británico | Modelo Nacional | Tensión Nominal (kV) | Corriente Nominal (A) | Corriente de Corte (kA) | Corriente Nominal del Fusible (A) |
|---|---|---|---|---|---|
| SDL*J | — | 12 | 40 | 31.5 | 6.3, 10, 16, 20, 25, 31.5, 40 |
| SFL*J | XRNT-12 | 12 | 100 | 31.5 | 50, 63, 71, 80, 100 |
| SKL*J | — | 12 | 125 | 31.5 | 25 |
| Modelo | Tipo de Unidad de Disparo | Corriente Nominal de la Unidad de Disparo (A) | Capacidad de Corte kA (AC380V) |
|---|---|---|---|
| DW15-630 | Tipo térmico-magnético | 315, 400, 630 | 40 |
| DW15-1000 | Tipo electrónico | 630, 800, 1000 | 50 |
| DW15-1600 | — | 1600 | 50 |
| DW15-2500 | — | 1600, 2000, 2500 | 60 |
| CW1-2000 | Tipo inteligente | 630, 800, 1000, 1250, 1600, 2000 | 65(80) |
| CW1-3200 | — | 2000, 2500, 3200 | 100 |
| Ítem | Unidad | Parámetro |
|---|---|---|
| Frecuencia nominal | Hz | 50 |
| Tensión nominal | kV | 6 / 10 / 35 |
| Tensión máxima de operación | kV | 6.9 / 11.5 / 40.5 |
| Corriente nominal | A | 400, 630, 1250 |
| Corriente de transferencia | A | 1200–3150 |
| Tensión soportada a frecuencia industrial (a tierra y entre fases / fractura de aislamiento) | kV | 42/48 |
| Tensión soportada de impulso atmosférico (a tierra y entre fases / fractura de aislamiento) | kV | 75/85 |
| Corriente nominal de corte en cortocircuito (fusible limitador de corriente) | kA | 31.5 |
| Ítem | Unidad | Parámetro |
|---|---|---|
| Tensión nominal | kV | 6, 10, 35 |
| Capacidad nominal | kVA | 300–2000 |
| Rango de regulación de tomas | % | ±2×2.5%, ±5% |
| Grupo vectorial | — | Yyn0, Dyn11 |
| Tensión de impedancia | % | 4, 4.5, 6, 8 |
| Ítem | Unidad | Parámetro |
|---|---|---|
| Tensión nominal | V | 220, 380, 690, 800 |
| Corriente nominal del circuito principal | A | 50–4000 |
| Corriente de barra colectora | A | 5–800 |
| Ítem | Unidad | Parámetro |
|---|---|---|
| Grado de protección (producto convencional) | — | Sala HV IP33; Sala del transformador IP23; Sala LV IP33 |
| Nivel de ruido | dB | ≤ 5 |
