Tensiones Nominales MT：6 kV / 10 kV / 12 kV / 15 kV / 24 kV / 33 kV
Capacidad del Transformador：100 kVA –5000 kVA (Ampliable）
Este producto es ideal para:
Proyectos de distribución eléctrica urbana y rural,Plantaciones industriales y complejos logísticos,Parques solares (PV) y parques eólicos,Sistemas híbridos de generación y almacenamiento,Obras temporales o ampliaciones rápidas de red
Los Centros de Transformación Prefabricados ofrecen una solución eléctrica lista para instalar que integra transformador, seccionadores de media tensión, switchgear y distribución de baja tensión, todo dentro de una estructura modular diseñada para máxima seguridad, eficiencia y rapidez de implementación.
Este producto es ideal para:
Proyectos de distribución eléctrica urbana y rural
Plantaciones industriales y complejos logísticos
Parques solares (PV) y parques eólicos
Sistemas híbridos de generación y almacenamiento
Obras temporales o ampliaciones rápidas de red

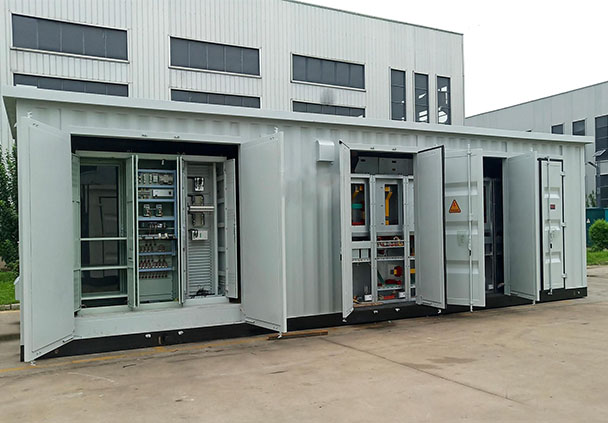

Un Centro de Transformación Prefabricado es una subestación eléctrica completa que se suministra ensamblada de fábrica, con todos los equipos integrados y probados, lo que permite una instalación rápida, reducción de riesgos en obra y costos operativos más bajos.

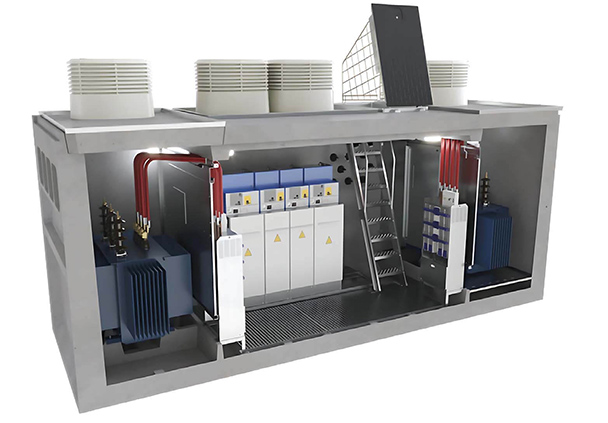

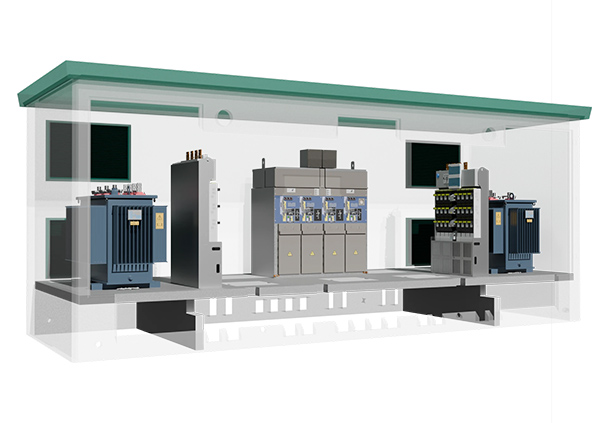

Componentes típicos integrados:
✔ Transformador de distribución (aceite o seco)
✔ Equipos de Media Tensión (MT)
✔ Cuadros de Baja Tensión (BT)
✔ Estructura prefabricada (hormigón o metálica)
✔ Sistema de puesta a tierra y ventilación integrada
Completamente montado en fábrica, listo para conectar. Esto reduce tiempos de obra y errores en campo.
Diseñado según normas internacionales como IEC, con alta protección para operadores y usuarios.
Se puede ampliar fácilmente para futuras necesidades de capacidad o integración de renovables.
Adecuado para ambientes industriales, zonas costeras, desérticas o regiones con condiciones exigentes.
| Parámetro | Especificación Estándar | Descripción |
|---|---|---|
| Tensiones Nominales MT | 6 kV / 10 kV / 12 kV / 15 kV / 24 kV / 33 kV | Compatible con redes de distribución típicas en Sudamérica |
| Tensión Nominal BT | 0.4 kV / 0.69 kV / 0.8 kV | Para alimentación de cargas industriales o redes locales |
| Capacidad del Transformador | 100 kVA – 5000 kVA (Ampliable) | Según carga y requerimientos del proyecto (Inael Electrical Systems) |
| Frecuencia de Operación | 50/60 Hz | Adaptable a especificaciones regionales |
| Tipo de Transformador | Aceite sumergido o Seco encapsulado | A elección según condiciones ambientales |
| Sistema de Enfriamiento | ONAN / ONAF / AN / AF | Eficacia térmica según potencia |
| Protección Eléctrica | Interruptores MT/BT, Fusibles, Relés | Protección robusta integrada |
| Carcasa / Estructura | Hormigón prefabricado o metálico | Alta resistencia mecánica y a la intemperie |
| Grado de Protección IP | IP23 / IP54 | Para instalaciones exteriores e interiores |
| Normas y Certificaciones | IEC / ISO 9001 / Normativas locales | Cumplimiento técnico internacional (Ormazabal) |
| Accesorios Adicionales | Ventilación, Iluminación interna, Canalización | Facilita operación y mantenimiento |
