Disipadores De Calor Para Transformadores

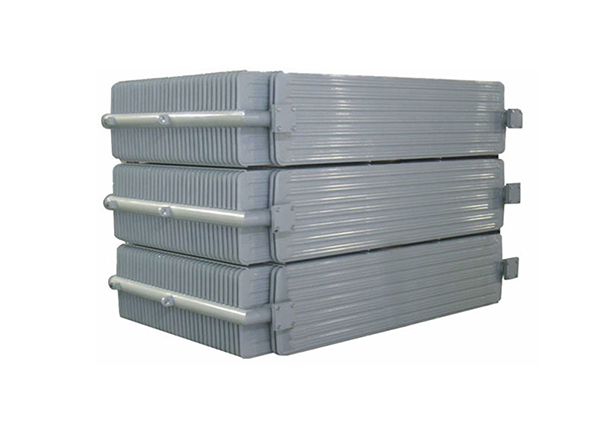

Los radiadores planos se utilizan ampliamente a nivel nacional e internacional como componentes de refrigeración para transformadores sumergidos en aceite.

Nuestros productos utilizan flejes fríos de alta calidad para crear placas completamente corrugadas, que posteriormente se unen, se sueldan por puntos y se sueldan por costura para formar una sola placa. Las placas se conectan al colector mediante soldadura con protección de gas CO₂, lo que elimina por completo los defectos de soldadura interna que pueden producir escoria y limaduras de hierro, las cuales pueden afectar gravemente la calidad del transformador. Estos productos se someten a rigurosas inspecciones de sellado, tratamiento superficial y lavado con aceite caliente para garantizar plenamente la calidad del producto.

Todas las especificaciones técnicas de este producto cumplen plenamente con los requisitos de la norma JB/T5347-1999, la "Norma Industrial para Radiadores Laminados para Transformadores".

Ámbito de Aplicación

Este radiador es un dispositivo de refrigeración especializado para transformadores de potencia, reactores y otros productos de tamaño grande y mediano. Puede conectarse directamente a la brida de la cuba del transformador o montarse de forma independiente en un soporte cerca del transformador. El radiador cumple con la norma JB15347-2013.

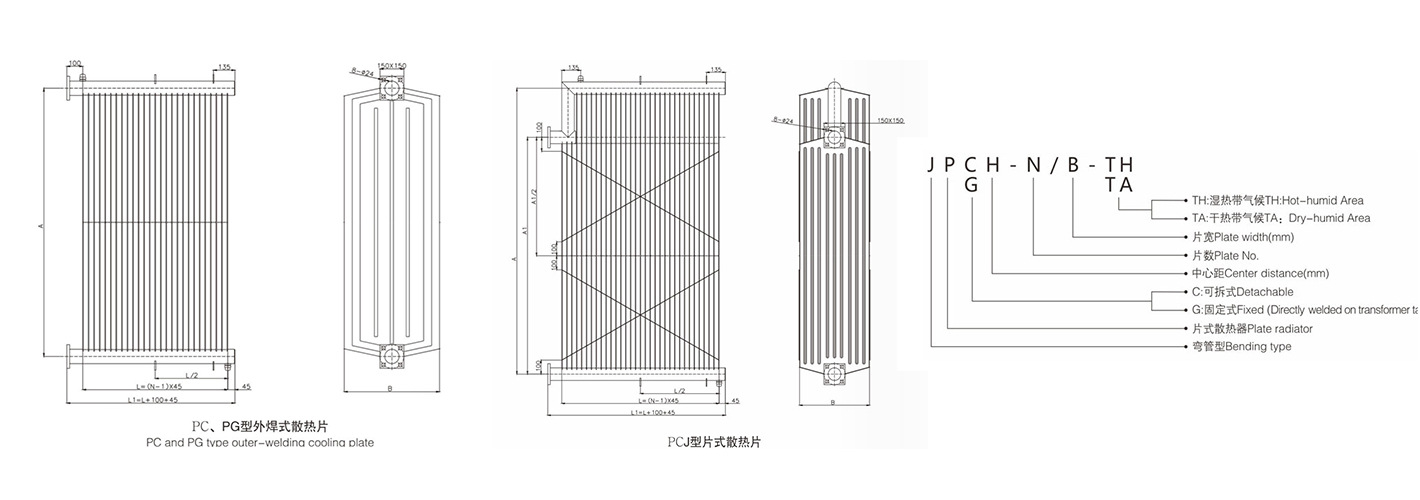

Anchos del radiador del transformador: 310 mm, 480 mm, 520 mm, 535 mm

Distancia entre centros del radiador del transformador: 500-4200 mm

Tipo: PC/PG

Material: Acero laminado en frío, placa de acero laminada en frío

Modelo: Radiador

Grosor de las aletas: Personalizado

Paso: 40, 45, 50 mm (Personalizado)

Color: Gris (Personalizado)

Disipadores de Calor para Transformadores Métodos de Refrigeración:

a. Autoenfriamiento: El radiador disipa el calor por convección natural.

b. Refrigeración por Aire: El radiador disipa el calor mediante un ventilador (inferior o lateral).

c. Refrigeración Forzada de Aceite-Aire: El radiador hace circular aceite a través de una bomba y utiliza un ventilador para disipar el calor. Marcado, Embalaje, Transporte y Almacenamiento:

Todos los productos incluyen un certificado de calidad y un certificado de conformidad, que indican claramente el modelo, las especificaciones, el inspector y la fecha de producción. Deben embalarse de forma segura en un embalaje de madera para facilitar su transporte. Los colectores están protegidos con tapas de plástico. Los radiadores deben almacenarse en un lugar protegido de la lluvia, la humedad, la corrosión y el moho. No retire las tapas antes de su uso. Para radiadores tipo PC, se puede utilizar una placa de acero si se solicita.

Disipadores de Calor para Transformadores Instalación y Uso:

1. Retire las tapas de los colectores antes de instalar el radiador. Al instalar un radiador desmontable, asegúrese de que los colectores superior e inferior estén separados como se muestra en la Figura 2.

2. La separación entre radiadores no debe ser inferior a 50 mm. El centro del colector inferior debe estar a una altura adecuada del suelo para facilitar la circulación del aire.

3. Instalación del radiador fijo: De acuerdo con el diámetro exterior del colector, perfore un orificio en la pared lateral del tanque de aceite del transformador y suelde el radiador directamente al exterior del tanque. La soldadura debe realizarse en el exterior del tanque de aceite y nunca en el interior para evitar la entrada de partículas extrañas, como escoria de soldadura.

4. Instalación del radiador desmontable:

(1) Adapte la interfaz de la brida del tanque de aceite del transformador a la distancia entre centros del radiador, la separación del grupo de radiadores y el tamaño de la brida, y seleccione las juntas de goma, los pernos, las tuercas y las arandelas adecuados. De igual manera, ajuste la placa, las tuercas, los pernos y las arandelas según la separación entre grupos y el orificio largo ①14 de la placa de conexión del radiador.

(2) Durante la instalación, levante el radiador con un gancho, alinee las bridas superior e inferior, aplane la junta, apriete los pernos de fijación y fije los radiadores adyacentes con una placa de tracción.

(3) Al llenar el aceite, apriete el tapón de drenaje de aceite y abra el tapón de purga de aire. Si el aceite se desborda por el orificio de purga de aire, vuelva a apretar el tapón de purga de aire.

(4) Si se utiliza refrigeración por aire con soplado inferior, el colector inferior cuenta con un soporte para colgar los ventiladores (el modelo con autorefrigeración no tiene soporte). Se cuelga un ventilador por cada dos grupos de radiadores. Si el número de grupos de radiadores en el mismo lado es impar, ajuste las dimensiones según la Figura 4. (El soporte del ventilador se puede preparar según las necesidades del usuario).

(5) Si se utiliza refrigeración por aire con soplado lateral, instale y fije el ventilador en una posición adecuada en el tanque de aceite del transformador. VI. Precauciones: (1) Durante el transporte, la instalación y el lavado, tenga cuidado de no tocar ni dañar el canal de aceite del disipador de calor. (2) Si se requiere una prueba de sellado antes de la instalación, la presión de prueba (presión interna) no debe superar los 0,12 MPa (es decir, 1,2 de la presión atmosférica estándar).
