Las subestaciones compactas (también conocidas como subestaciones modulares, subestaciones prefabricadas o centros de transformación compactos) son equipos eléctricos integrados que combinan transformador, interruptores y sistemas de protección en una sola estructura metálica o de hormigón.
Fabricadas por ZTelec Electric, estas subestaciones ofrecen una solución eficiente y segura para la distribución eléctrica en redes de media y baja tensión, especialmente en zonas urbanas, parques industriales y proyectos de energía renovable.
Diseño compacto y modular, fácil de instalar y mantener.
Carcasa metálica o de hormigón con alta resistencia mecánica y aislamiento térmico.
Integración total de transformador, interruptor de carga, fusibles, disyuntor y medidores.
Configuración flexible según los requerimientos de tensión y capacidad.
Cumple con las normas IEC 62271 y ISO9001.
Opcional: monitoreo remoto, sistema SCADA, sensores de temperatura y humedad.
| Parámetro | Unidad | Valor Estándar |
|---|---|---|
| Tensión Nominal | kV | 11 / 24 / 33 / 35 |
| Frecuencia Nominal | Hz | 50 / 60 |
| Potencia Nominal del Transformador | kVA | 100 – 2500 |
| Corriente Nominal del Interruptor | A | 630 / 1250 / 2500 |
| Nivel de Protección | — | IP54 / IP65 |
| Material de la Envolvente | — | Acero galvanizado / Hormigón armado |
| Tipo de Enfriamiento | — | ONAN / ONAF |
| Temperatura de Operación | °C | -25 a +45 |
| Normas Aplicables | — | IEC, GB/T, ISO |
Las subestaciones compactas de ZTelec se utilizan ampliamente en:

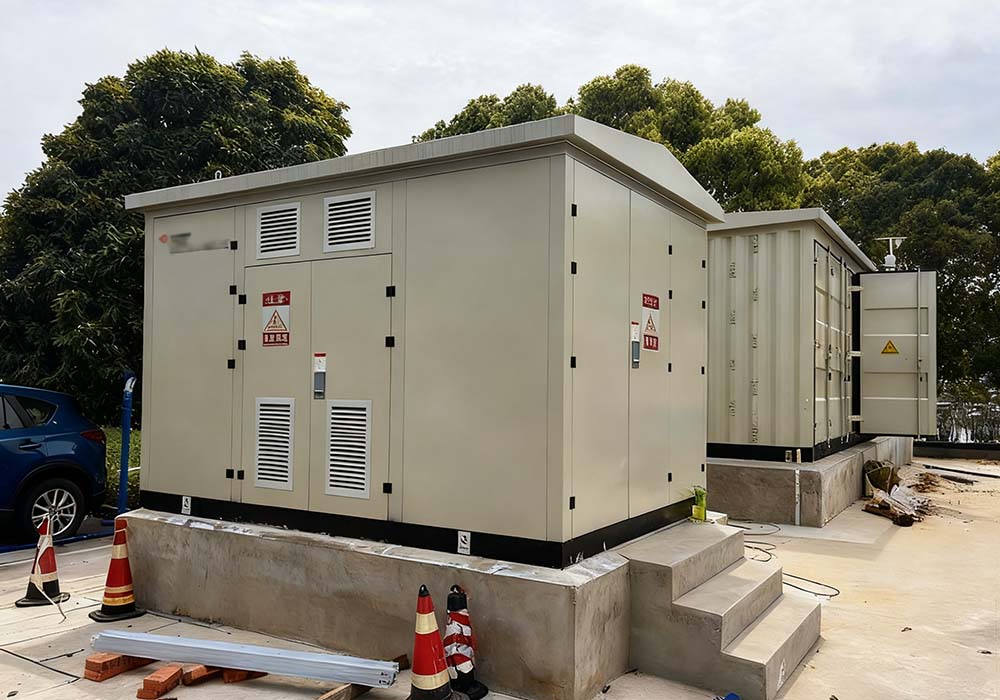

🏙️ Distribución urbana: barrios residenciales, hospitales, edificios inteligentes.

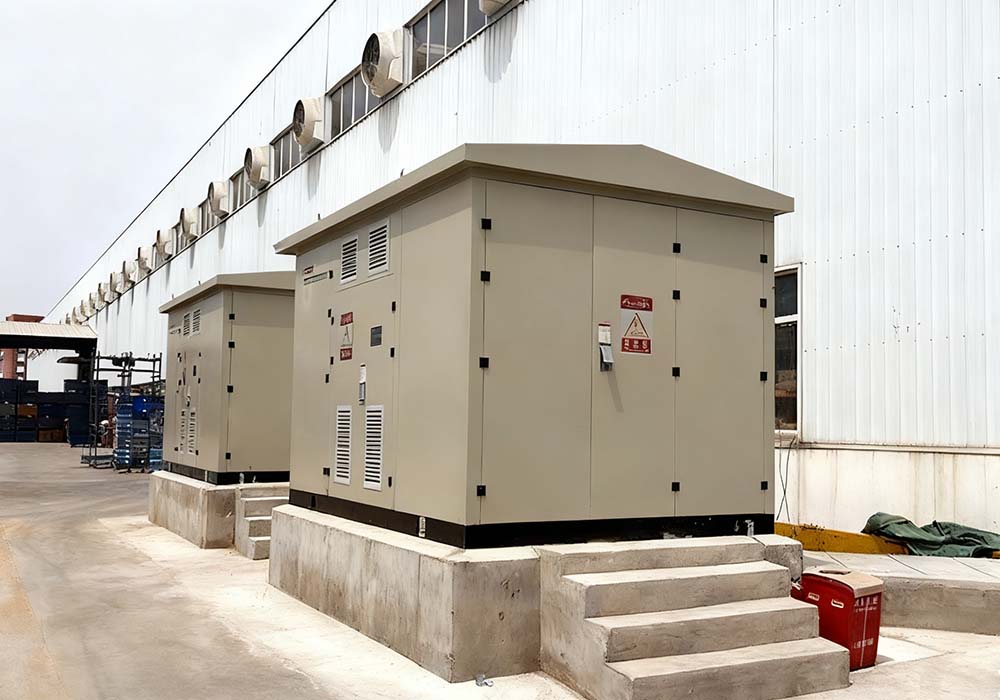

🏭 Industria y minería: plantas de producción, fábricas, zonas industriales.

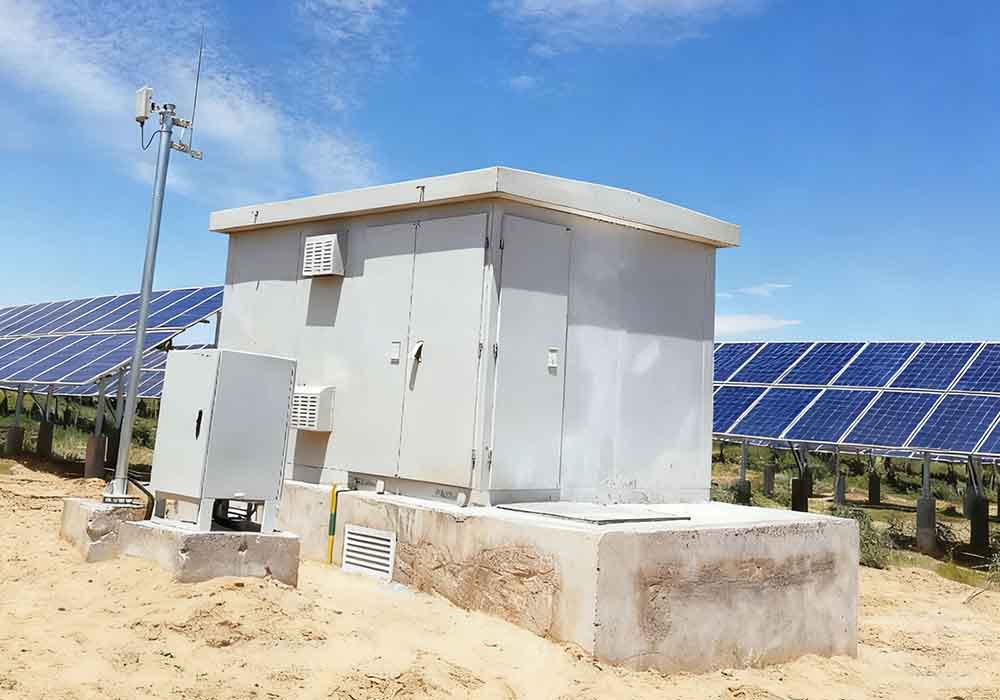

⚡ Energía renovable: parques solares y eólicos.
🚉 Infraestructura pública: aeropuertos, estaciones de tren, puertos y centros logísticos.
Proyectos temporales: obras de construcción y campamentos.
| Modelo | Tipo de Transformador | Voltaje (kV) | Capacidad (kVA) | Aplicación |
|---|---|---|---|---|
| ZTP-11 | Aceite mineral | 11 | 630 – 1600 | Redes urbanas |
| ZTP-24 | Resina seca | 24 | 400 – 2000 | Edificios y fábricas |
| ZTP-35 | Aceite mineral / seco | 35 | 800 – 2500 | Subestaciones de energía |
| ZTP-GR | Verde (ecológica) | 11 / 33 | 500 – 1600 | Energía renovable |
| ZTP-MV | Modular desmontable | 11 / 24 | 400 – 1250 | Proyectos móviles |
Fabricante con más de 20 años de experiencia en equipos eléctricos.
Producción certificada ISO, CE y SGS.
Personalización según normativa local o requerimientos del cliente.
Soporte técnico completo y servicio postventa global.
Exportación a más de 60 países en Asia, África, América Latina y Europa.
1. ¿Qué diferencia hay entre una subestación compacta y una tradicional?
La subestación compacta integra todos los componentes eléctricos en una estructura cerrada, reduciendo espacio y tiempo de instalación, mientras que la tradicional requiere montaje en sitio y más superficie.
2. ¿Puedo solicitar un diseño personalizado según mi voltaje y capacidad?
Sí, ZTelec ofrece configuraciones a medida desde 11kV hasta 35kV, adaptadas a las normas y condiciones del país destino.
3. ¿Qué tipo de transformador se utiliza en las subestaciones compactas?
Pueden ser de tipo aceite mineral o resina seca, dependiendo del entorno de instalación y requisitos de seguridad.
4. ¿Cuánto tiempo toma la instalación?
Gracias a su diseño modular, una subestación compacta puede instalarse y ponerse en servicio en menos de 48 horas.
5. ¿ZTelec ofrece certificaciones internacionales?
Sí, todos los equipos cuentan con certificaciones ISO, CE, IEC y SGS, garantizando calidad y conformidad técnica.
Las subestaciones compactas de ZTelec Electric representan la mejor opción para quienes buscan una solución eléctrica segura, eficiente y de rápida instalación. Con modelos desde 11kV hasta 35kV y soporte técnico global, ZTelec se posiciona como un proveedor líder de soluciones energéticas integradas.
